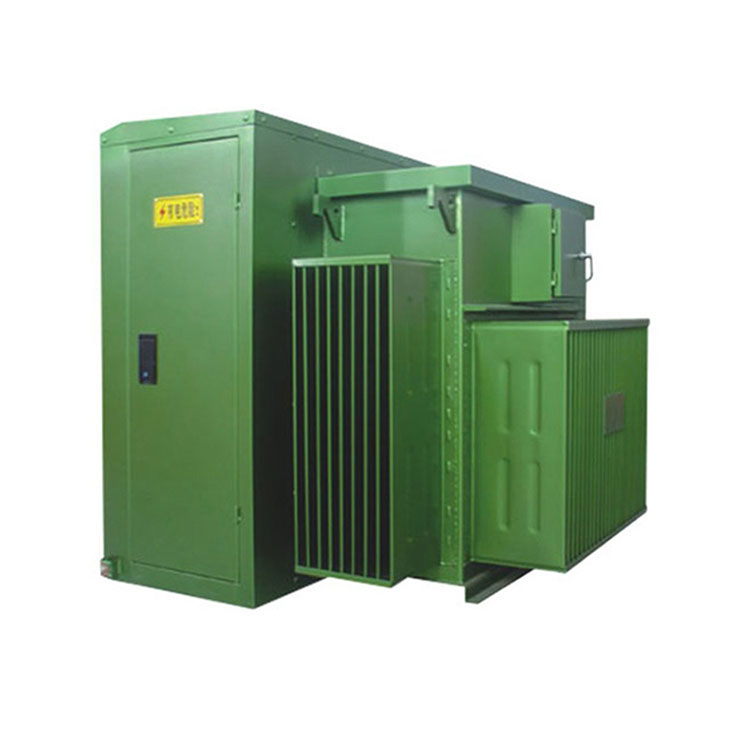

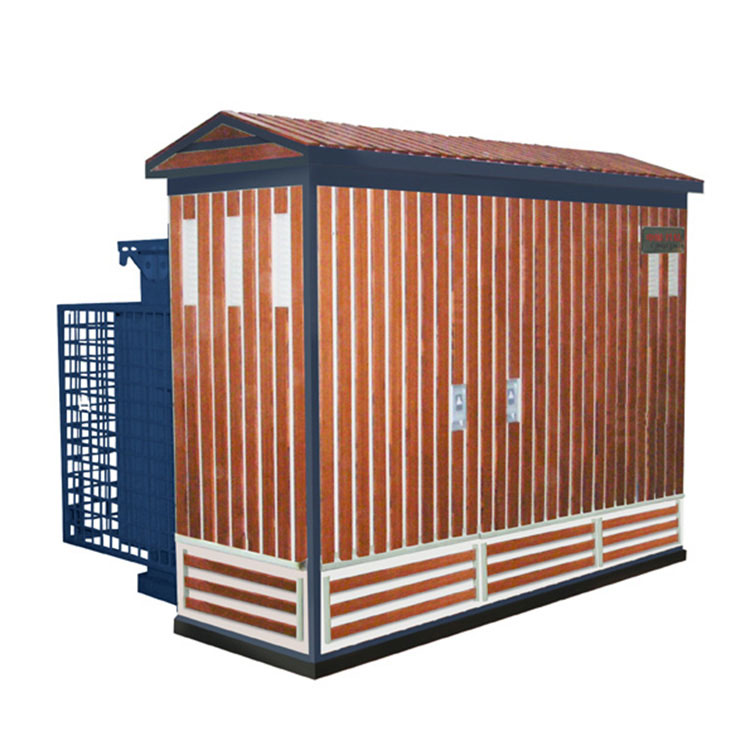

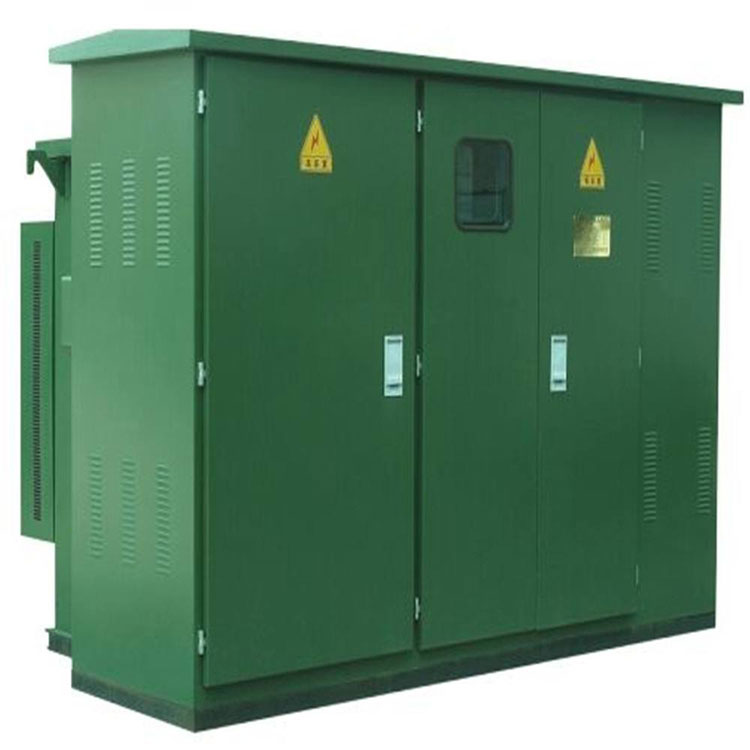

सौर्य प्याड माउन्टेड ट्रान्सफर्मर

सन् २०१८ देखि सौर्य विद्युतीय उत्पादनको बढ्दो मागको अनुभव भइरहेको छ। यद्यपि, कन्सो इलेक्ट्रिकल टेक्नोलोजी एण्ड साइन्स कं, लिमिटेडले प्याड माउन्ट ट्रान्सफर्मर र कम्प्याक्ट सबस्टेशनको निर्माणको रूपमा २०१२ को वर्षमा सोलार प्याड माउन्टेड ट्रान्सफर्मरको विकास गर्‍यो। फाइदाहरूको कारण, कन्सो इलेक्ट्रिकलले घरेलु र विदेशी बजारबाट बहुमूल्य साझेदारी फसल गर्दछ। ती वर्षहरूमा, कन्सो इलेक्ट्रिकलले म्यानमार, पपुवा न्यू गिनी, रिपब्लिक अफ चाड र आदिमा सौर्य प्याड माउन्ट गरिएको ट्रान्सफर्मर उत्पादन र आपूर्ति गरेको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

भिडियो

सौर्य प्याड माउन्ट ट्रान्सफर्मर परिचय:

सौर्य प्याड माउन्ट गरिएको ट्रान्सफर्मरको लागि उत्पादन परिचय:

ZGS11 शृङ्खलाको सोलार प्याड माउन्टेड पावर ट्रान्सफर्मर एक संयोजन ट्रान्सफर्मर हो जसले ट्रान्सफर्मरको आन्तरिक कम्पोनेन्टको रूपमा उच्च-भोल्टेज फ्यूज, बहु-पोजिशन लोड स्विचहरू, र नो-लोड ट्याप चेन्जरहरूलाई एकीकृत गर्दछ। यी कम्पोनेन्टहरू ट्रान्सफर्मरको तेल ट्याङ्की भित्र स्थापित छन्, र कम-भोल्टेज पूर्ण उपकरणहरू बाहिरी रूपमा स्थापित छन्। यो फोटोभोल्टिक पावर उत्पादन प्रणालीहरूमा इन्भर्टरद्वारा उत्पन्न कम भोल्टेज (0.69kV, 0.27kV, वा 0.315kV) लाई ग्रिड जडानको लागि ग्रिड प्रणालीको भोल्टेज (10kV वा 35kV) मा बढाउन प्रयोग गरिन्छ। ट्रान्सफर्मर सामान्यतया डुअल स्प्लिट वा डुअल विन्डिङ भएको तेलमा डुबेको ट्रान्सफर्मर हो र उच्च भोल्टेज स्विच भनेको तेलमा डुबेको स्विच हो।

सौर्य प्याड माउन्ट गरिएको ट्रान्सफर्मरका विशेषताहरू:

डिजाइन मापदण्डहरू GB/T10217-2013 र GB/T6451 को आवश्यकताहरू अनुरूप छन्।

सबै प्रत्यक्ष भागहरू घेरा भित्र बन्द छन्, कुनै खुला प्रत्यक्ष भागहरू बिना। यसले पूर्ण रूपमा सिल गरिएको र इन्सुलेटेड संरचनाको सुविधा दिन्छ, इन्सुलेशन दूरीको आवश्यकतालाई हटाउँदै र भरपर्दो व्यक्तिगत सुरक्षा सुरक्षा सुनिश्चित गर्दछ। उच्च-भोल्टेज पक्षका सबै प्रत्यक्ष कम्पोनेन्टहरू तेल ट्याङ्की भित्र बन्द गरिएको हुनाले, त्यहाँ कुनै पनि जीवित भागहरू खुला छैनन्, जसले यसलाई सुरक्षित र प्रभावकारी रूपमा साना जनावरहरूको घुसपैठलाई रोक्न सक्छ।

अमेरिकी शैलीको सबस्टेशनलाई क्याबिनेट-प्रकारको लूप नेटवर्क बक्स वा केबल शाखा बक्सहरूको साथ लूप नेटवर्क पावर सप्लाई प्रणाली बनाउँदै लूप नेटवर्क पावर सप्लाई प्रणालीमा एकीकृत गर्न सकिन्छ। यसलाई टर्मिनल प्रकारको रूपमा पनि कन्फिगर गर्न सकिन्छ।

यसमा कम्प्याक्ट साइज र सानो फुटप्रिन्ट छ। यसले तातो अपव्ययको लागि फिन गरिएको रेडिएटरहरू समावेश गर्दछ, र वैकल्पिक फ्यानहरू थप्न सकिन्छ। यो चुपचाप चल्छ। एउटै भोल्टेज स्तर र वितरण प्रणालीको क्षमतामा, हाम्रो अमेरिकी शैलीको सबस्टेशन युरोपेली शैलीका ट्रान्सफर्मरहरूको आकारको एक तिहाइ मात्र हो।

यसमा कम्प्याक्ट र लागत-प्रभावी डिजाइन छ। सबै कम्पोनेन्टहरू ट्रान्सफर्मरको घेरा भित्र वा कडा रूपमा राखिएको छ, थप सहायक उपकरणहरूको आवश्यकतालाई हटाउँदै। उच्च-भोल्टेज पक्षले सुरक्षाको लागि प्लग-इन फ्यूजहरू प्रयोग गर्दछ, मर्मत, सञ्चालन, र मर्मतसम्भार सुविधाजनक बनाउँछ। कम भोल्टेज साइड सर्किट ब्रेकरहरू सुरक्षित र भरपर्दो जडानहरू र बलियो स्थिरता सुनिश्चित गर्दै निश्चित छन्।

तेलमा डुबेको ट्रान्सफर्मरमा बलियो ओभरलोड क्षमता, कम आंशिक डिस्चार्ज, उच्च इन्सुलेशन स्तर, कम आवाज, र लामो उत्पादन सेवा जीवन छ।

प्याड माउन्ट गरिएको ट्रान्सफर्मर सबस्टेसनमा कन्ट्रोल (सहायक) ट्रान्सफर्मर कोठा समावेश छ, जसले इन्भर्टरद्वारा उत्पन्न भोल्टेजलाई सहायक उपकरण र अन्य प्रकाश उपकरणहरू आपूर्ति गर्न मुख्य शक्ति (एकल-फेज 220V, तीन-चरण 380V) मा रूपान्तरण गर्न सक्छ, विश्वसनीय सञ्चालन सुनिश्चित गर्दै। प्याड-माउन्ट गरिएको सबस्टेशनको।

कम भोल्टेज साइडमा फोटोभोल्टिक-विशिष्ट सर्ज प्रोटेक्टरहरू छन्, जसले हार्मोनिक्स, ओभरभोल्टेज, हस्तक्षेप, र इन्भर्टरबाट अन्य समस्याहरू विरुद्ध विशेष सुरक्षा प्रदान गर्दछ।

प्याड माउन्ट गरिएको ट्रान्सफर्मरलाई रिमोट निगरानी र सञ्चालनको लागि प्रयोगकर्ताको आवश्यकता अनुसार बुद्धिमानी व्यापक निगरानी र नियन्त्रण उपकरण (एकीकृत सुरक्षा वा रिले सुरक्षा) संग सुसज्जित गर्न सकिन्छ।

सौर्य प्याड माउन्ट ट्रान्सफर्मर प्राविधिक प्यारामिटर:

मूल्याङ्कन क्षमता:	200 kva दुई 1600 kva;
प्राथमिक भोल्टेज:	10kV, 11kV, 15kV, 30 kV, 33 kV वा निर्भर गर्दछ;
माध्यमिक भोल्टेज:	400V, 800V, 1000V वा निर्भर गर्दछ;
तापक्रम वृद्धि:	55K/65K (तेल माथि / घुमाउरो औसत);
संरक्षण दर:	ट्रान्सफर्मर ट्याङ्कीको लागि IP68, घेराको लागि IP54;
दक्षता:	आवश्यकताहरु अनुसार;
उचाई:	समुद्र सतह माथि 2000 मिटर भन्दा बढी छैन;
इन्सुलेशन सामग्री:	25# 45# खनिज तेल;
मूल्याङ्कन ब्रेकिङ वर्तमान:	40 KA;
फ्यूजको वर्तमान मूल्याङ्कन:	20A देखि 100A सम्म।
