किन GCS कम भोल्टेज स्विचगियर आधुनिक पावर वितरण प्रणालीहरूको लागि स्मार्ट विकल्प बनिरहेको छ?

सार:भरपर्दो कम भोल्टेज बिजुली वितरणको लागि केवल विद्युतीय उपकरणहरू जडान गर्नु भन्दा बढी चाहिन्छ। यसलाई स्विचगियर प्रणाली चाहिन्छ जसले सर्किटहरू व्यवस्थित गर्न, परिचालन सुरक्षा सुधार गर्न, मर्मतसम्भारलाई सरल बनाउन, र बढ्दो जटिल स्वचालन आवश्यकताहरूलाई समर्थन गर्न सक्छ।CONSO·CN GCS कम भोल्टेज स्विचगियरमोड्युलर कार्यात्मक एकाइहरू, व्यावहारिक दराज संयन्त्र, कम्पार्टमेन्टलाइज्ड निर्माण, र लचिलो केबल जडानहरू वरिपरि डिजाइन गरिएको छ। यस लेखले यसको संरचना, मुख्य प्राविधिक सुविधाहरू, अनुप्रयोगहरू, फाइदाहरू, र इन्जिनियरहरू, ठेकेदारहरू, वितरकहरू, र औद्योगिक शक्ति-प्रणाली खरीददारहरूको लागि महत्त्वपूर्ण चयन विचारहरू बताउँछ।

सामग्रीको तालिका

• GCS कम भोल्टेज स्विचगियर के हो?
• GCS स्विचगियरका मुख्य संरचनात्मक सुविधाहरू के हुन्?
• पावर वितरणको लागि GCS कम भोल्टेज स्विचगियर किन छनौट गर्ने?
• GCS ले GCK कम भोल्टेज स्विचगियरसँग कसरी तुलना गर्छ?
• GCS कम भोल्टेज स्विचगियर कहाँ प्रयोग गरिन्छ?
• कसरी खरीददारहरूले GCS कम भोल्टेज स्विचगियर चयन गर्नुपर्छ?
• निर्माताको क्षमता किन महत्त्वपूर्ण छ?
• GCS कम भोल्टेज स्विचगियर बारे बारम्बार सोधिने प्रश्नहरू

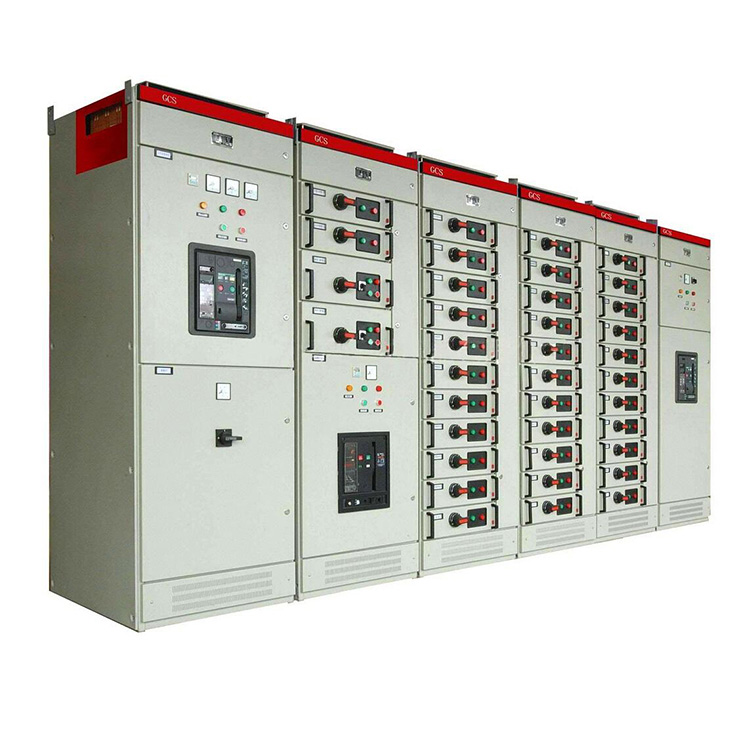

GCS कम भोल्टेज स्विचगियर के हो?

GCS कम भोल्टेज स्विचगियर एक मोड्युलर कम-भोल्टेज पावर वितरण र नियन्त्रण समाधान अनुप्रयोगहरूको लागि डिजाइन गरिएको हो जहाँ बहु सर्किटहरू, मोटर-नियन्त्रण प्रकार्यहरू, स्वचालन इन्टरफेसहरू, र मर्मतसम्भार पहुँच एक कम्प्याक्ट विद्युतीय सम्मेलन भित्र व्यवस्थित हुनुपर्छ।

परम्परागत कम भोल्टेज स्विचगियर कन्फिगरेसनको तुलनामा, GCS उपकरणहरूले मोड्युलर कार्यात्मक एकाइहरू र व्यावहारिक निकासी र प्रोपल्सन संयन्त्रहरूमा बढी जोड दिन्छ। CONSO·CN को उत्पादन जानकारी अनुसार, यसको GCS समाधान ग्राहकको एकल-लाइन रेखाचित्र, लेआउट योजना, र खरिद सूची अनुसार निर्माण गर्न सकिन्छ, जसले अन्तिम कन्फिगरेसनलाई वास्तविक वितरण प्रणालीसँग राम्रोसँग मेल खान्छ।

डिजाइन विशेष गरी उपयोगी हुन्छ जब एक परियोजनालाई धेरै बहिर्गमन फिडरहरू र स्वतन्त्र कार्यात्मक एकाइहरू चाहिन्छ। सम्पूर्ण क्याबिनेटलाई एक विद्युतीय स्थानको रूपमा व्यवहार गर्नुको सट्टा, GCS निर्माणले उपकरणहरूलाई कार्यात्मक खण्डहरूमा विभाजन गर्दछ, अपरेटरहरूलाई व्यक्तिगत सर्किटहरू अलग गर्न र स्थानीयकृत त्रुटिको सम्भावित प्रभावलाई सीमित गर्न मद्दत गर्दछ।

GCS स्विचगियरका मुख्य संरचनात्मक सुविधाहरू के हुन्?

GCS प्रणालीको प्रभावकारिता यसको विद्युतीय घटकहरू, बसबार व्यवस्था, कार्यात्मक कम्पार्टमेन्टहरू, केबल डिब्बाहरू, र फिर्ता लिन सकिने एकाइहरू बीचको सम्बन्धबाट आउँछ। GCS समाधानको मूल्याङ्कन गर्दा धेरै संरचनात्मक विशेषताहरू विशेष गरी महत्त्वपूर्ण हुन्छन्।

मोड्युलर कार्यात्मक एकाइहरू

मोड्युलर निर्माणले वास्तविक वितरण आवश्यकताहरू अनुसार विभिन्न सर्किटहरू कन्फिगर गर्न सम्भव बनाउँछ। यो औद्योगिक सुविधाहरूको लागि मूल्यवान छ जहाँ फिडरहरू, मोटर-नियन्त्रण सर्किटहरू, स्वचालन उपकरणहरू, र सहायक लोडहरूलाई विभिन्न विद्युतीय कन्फिगरेसनहरू आवश्यक पर्दछ।

अलग कार्यात्मक डिब्बाहरू

कार्यात्मक एकाइहरू र कम्पार्टमेन्टहरू स्पष्ट विभाजनको साथ डिजाइन गरिएका छन्। यो व्यवस्थाले सानो क्षेत्रमा गल्तीको प्रभावलाई सीमित गर्न मद्दत गर्न सक्छ र मर्मत कर्मचारीहरूलाई अनावश्यक रूपमा अन्य सर्किटहरूमा बाधा नगरी व्यक्तिगत खण्डहरूमा काम गर्न अनुमति दिन्छ।

तीन-बसबार तेर्सो व्यवस्था

CONSO·CN बाट उत्पादन जानकारीले गतिशील र थर्मल स्थिरता प्रदान गर्ने उद्देश्यले तीन-बस तेर्सो व्यवस्था निर्दिष्ट गर्दछ। उल्लेखित डिजाइनले लागू हुने कन्फिगरेसन र सर्तहरूमा निर्भर गर्दै, 80/176 kA सम्म सर्ट-सर्किट वर्तमानको प्रभावलाई सामना गर्न सक्छ।

उच्च सर्किट घनत्व

निर्माताको प्रकाशित उत्पादन जानकारी अनुसार एउटै MCC क्याबिनेटले 22 सर्किट सम्म समायोजन गर्न सक्छ। यो कन्फिगरेसन विद्युत उत्पादन, पेट्रोकेमिकल, औद्योगिक स्वचालन, र ठूलो संख्यामा विद्युतीय भार भएका अन्य सुविधाहरूको लागि उपयोगी हुन सक्छ।

व्यावहारिक केबल डिब्बा

बाह्य केबल जडानहरू एक समर्पित केबल डिब्बा भित्र व्यवस्थित गरिएको छ, केबल प्रविष्टि र कन्फिगरेसनको आधारमा विभिन्न दिशाहरूबाट बाहिर निस्कन सम्भव छ। शून्य-अनुक्रम हालको ट्रान्सफर्मरलाई केबल डिब्बामा पनि राख्न सकिन्छ, सजिलो स्थापना र मर्मतसम्भारलाई समर्थन गर्दै।

व्यापक माध्यमिक जडानहरू

GCS ड्रअर एकाइहरूले बहु माध्यमिक प्लग-इन सम्पर्कहरू प्रदान गर्न सक्छन्। CONSO·CN बताउँछ कि 1 एकाइ र माथिको एकाइमा 32 जोडी हुन सक्छ, जबकि आधा-इकाई कन्फिगरेसनमा 20 जोडी हुन सक्छ। यो क्षमताले कम्प्युटर इन्टरफेसहरू, स्वचालित-नियन्त्रण सर्किटहरू, र अन्य माध्यमिक-नियन्त्रण आवश्यकताहरूलाई समर्थन गर्दछ।

पावर वितरणको लागि GCS कम भोल्टेज स्विचगियर किन छनौट गर्ने?

औद्योगिक विद्युतीय प्रणालीहरूको लागि, स्विचगियर चयनले प्रारम्भिक स्थापना मात्र होइन तर सञ्चालन, समस्या निवारण, विस्तार, र मर्मतसम्भारलाई पनि असर गर्छ। GCS प्रविधिले धेरै व्यावहारिक फाइदाहरू प्रदान गर्दछ।

अर्को महत्त्वपूर्ण फाइदा डिजाइन लचीलापन हो। GCS स्विचगियरलाई जेनेरिक अफ-द-सेल्फ क्याबिनेटको रूपमा चयन गरिएको छैन। एक पेशेवर निर्माताले विद्युतीय रेखाचित्र, उपकरण लेआउट, र खरिद आवश्यकताहरू अनुसार उपकरण कन्फिगर गर्न सक्छ। यो दृष्टिकोण परियोजनाहरूको लागि विशेष रूपमा मूल्यवान छ जहाँ लोड वितरण र क्याबिनेट कन्फिगरेसन मानक व्यवस्थाहरू भन्दा फरक छ।

GCS ले GCK कम भोल्टेज स्विचगियरसँग कसरी तुलना गर्छ?

GCS र GCK दुबै कम भोल्टेज वितरण प्रणालीहरूमा प्रयोग गरिन्छ, तर तिनीहरूको संरचनात्मक दृष्टिकोणहरू समान छैनन्। CONSO·CN ले GCS लाई यसको GCK कम-भोल्टेज स्विचगियरको तुलनामा एक उन्नत प्रकारको रूपमा वर्णन गर्दछ, यसको ठूलो मोड्युलारिटी र थप व्यावहारिक निकासी र प्रोपल्सन व्यवस्थालाई हाइलाइट गर्दै।

सही छनोट अन्ततः प्रणाली भोल्टेज, वर्तमान, सर्ट-सर्किट आवश्यकताहरू, सर्किट मात्रा, क्याबिनेट आयामहरू, नियन्त्रण वास्तुकला, मर्मत रणनीति, र लागू हुने मापदण्डहरूमा आधारित हुनुपर्छ किनभने यो अधिक उन्नत देखिन्छ।

GCS कम भोल्टेज स्विचगियर कहाँ प्रयोग गरिन्छ?

GCS प्रणालीहरू औद्योगिक र पूर्वाधार शक्ति-वितरण वातावरणको व्यापक दायराका लागि उपयुक्त छन्। तिनीहरूको मोड्युलर वास्तुकला विशेष रूपमा मूल्यवान हुन्छ जब एक परियोजनाले धेरै बहिर्गमन सर्किटहरू समावेश गर्दछ वा स्वचालन प्रणालीहरूसँग एकीकरण आवश्यक हुन्छ।

• विद्युत उत्पादन:ठूला उत्पादन इकाईहरूसँग सम्बन्धित वितरण र मोटर-नियन्त्रण आवश्यकताहरूलाई समर्थन गर्दछ।
• पेट्रोकेमिकल सुविधाहरू:उपयोगी जहाँ धेरै मोटर, पम्प, नियन्त्रण प्रणाली, र सहायक लोड संगठित वितरण आवश्यक छ।
• औद्योगिक उत्पादन:बहु उत्पादन लाइनहरू र विद्युतीय रूपमा संचालित मेसिनरीहरू व्यवस्थापन गर्न मद्दत गर्दछ।
• वाणिज्य र पूर्वाधार सुविधाहरू:केन्द्रीकृत कम भोल्टेज वितरण प्रणाली लागि कन्फिगर गर्न सकिन्छ।
• स्वचालन प्रणाली:बहु माध्यमिक सम्पर्कहरूले कम्प्युटर इन्टरफेसहरू र स्वचालित-नियन्त्रण सर्किटहरूलाई समर्थन गर्न सक्छ।
• ठूला बिजुली वितरण परियोजनाहरू:मोड्युलर क्याबिनेटहरू परियोजनाको एकल-लाइन रेखाचित्र र उपकरण लेआउट अनुसार कन्फिगर गर्न सकिन्छ।

ठूला सुविधाहरूको लागि, एक समन्वयित स्विचगियर लाइनअप भित्र धेरै फिडरहरू व्यवस्थित गर्ने क्षमताले वितरण वास्तुकलाको समग्र रखरखावमा सुधार गर्न सक्छ।

कसरी खरीददारहरूले GCS कम भोल्टेज स्विचगियर चयन गर्नुपर्छ?

GCS क्याबिनेट खरिद गर्दा क्याबिनेटको सट्टा विद्युतीय प्रणालीबाट सुरु गर्नुपर्छ। एक योग्य आपूर्तिकर्ताले उपयुक्त कन्फिगरेसन निर्धारण गर्न पर्याप्त प्राविधिक जानकारी प्राप्त गर्नुपर्छ।

1. बिजुली मापदण्डहरू पुष्टि गर्नुहोस्।रेटेड भोल्टेज, रेटेड वर्तमान, फ्रिक्वेन्सी, सर्ट-सर्किट आवश्यकताहरू, र अन्य परियोजना-विशिष्ट प्यारामिटरहरू परिभाषित गर्नुहोस्।
2. एकल-लाइन रेखाचित्र तयार गर्नुहोस्।यसले आपूर्तिकर्तालाई आगमन र बाहिर जाने सर्किटहरूको स्पष्ट बुझाइ प्रदान गर्दछ।
3. सर्किट मात्रा निर्धारण गर्नुहोस्।फिडरहरू, मोटर-नियन्त्रण सर्किटहरू, सहायक सर्किटहरू, र भविष्यको विस्तार आवश्यकताहरू विचार गर्नुहोस्।
4. भौतिक लेआउट मूल्याङ्कन गर्नुहोस्।क्याबिनेट आयाम, केबल दिशा, स्थापना ठाउँ, र मर्मत क्लियरेन्स विचार गर्नुपर्छ।
5. नियन्त्रण आवश्यकताहरू निर्दिष्ट गर्नुहोस्।स्वचालन, निगरानी, ​​कम्प्युटर इन्टरफेस, र माध्यमिक सर्किट उत्पादन अघि परिभाषित गर्नुपर्छ।
6. सुरक्षा समन्वय जाँच गर्नुहोस्।सर्किट ब्रेकरहरू र वर्तमान-सीमित घटकहरू वास्तविक वितरण प्रणाली अनुसार चयन गर्नुपर्छ।
7. परीक्षण र कागजात समीक्षा गर्नुहोस्।खरीददारहरूले उपयुक्त प्राविधिक रेखाचित्रहरू, परीक्षण कागजातहरू, कम्पोनेन्ट सूचीहरू, र सञ्चालन जानकारी अनुरोध गर्नुपर्छ।

अनुकूलित परियोजनाहरूका लागि, आपूर्तिकर्तालाई पूर्ण एकल-लाइन रेखाचित्र, लेआउट योजना, र खरिद सूची प्रदान गर्दा सञ्चारमा उल्लेखनीय सुधार गर्न र कन्फिगरेसन त्रुटिहरू कम गर्न सकिन्छ। CONSO·CN ले यी कागजातहरूलाई यसको GCS उत्पादन प्रक्रियाको भागको रूपमा विशेष रूपमा पहिचान गर्दछ।

निर्माताको क्षमता किन महत्त्वपूर्ण छ?

कम भोल्टेज स्विचगियर क्याबिनेट एक साधारण धातु घेराको सट्टा एक समन्वित विद्युतीय विधानसभा हो। बसबार निर्माण, तार, कार्यात्मक-इकाई असेम्ब्ली, कम्पोनेन्ट चयन, मेकानिकल पङ्क्तिबद्धता, र परीक्षणको गुणस्तरले अन्तिम प्रणालीको विश्वसनीयतालाई प्रभाव पार्न सक्छ।

चीन GCS कम भोल्टेज स्विचगियर निर्माता वा आपूर्तिकर्ता चयन गर्दा, खरिदकर्ताहरूले मूल्य भन्दा बढी मूल्याङ्कन गर्नुपर्छ। मुख्य कारकहरू समावेश छन्:

• कम भोल्टेज स्विचगियर निर्माण मा अनुभव
• एकल-लाइन रेखाचित्र र परियोजना रेखाचित्र व्याख्या गर्ने क्षमता
• अनुकूलन र ईन्जिनियरिङ् क्षमताहरू
• विधानसभा समयमा गुणस्तर नियन्त्रण प्रक्रियाहरू
• कारखाना परीक्षण र निरीक्षण क्षमता
• प्राविधिक कागजातको उपलब्धता
• बिक्री पछि प्राविधिक समर्थन
• फराकिलो वितरण प्रणालीसँग स्विचगियर समन्वय गर्ने क्षमता

CONSO·CN ले GCK, MNS, र GGD समाधानहरूको साथसाथै यसको फराकिलो कम-भोल्टेज स्विचगियर पोर्टफोलियोको भागको रूपमा GCS प्रस्तुत गर्दछ। यसको उत्पादन जानकारीले ग्राहक रेखाचित्र र वितरण आवश्यकताहरूमा आधारित अनुकूलित उत्पादनलाई पनि जोड दिन्छ।

आपूर्तिकर्ताहरू तुलना गर्ने खरीददारहरूको लागि, कम भोल्टेज स्विचगियर उत्पादन दायराले कुनै विशेष परियोजनाको लागि कुन क्याबिनेट वास्तुकला सबैभन्दा उपयुक्त छ भनेर निर्धारण गर्दा उपयोगी सन्दर्भ प्रदान गर्न सक्छ।

GCS कम भोल्टेज स्विचगियर बारे बारम्बार सोधिने प्रश्नहरू

GCS कम भोल्टेज स्विचगियर को मुख्य उद्देश्य के हो?

यसको प्राथमिक उद्देश्य कम भोल्टेज विद्युतीय सर्किटहरू वितरण, नियन्त्रण, सुरक्षा र व्यवस्थापन गर्नु हो। यसको मोड्युलर वास्तुकला बहुविध फिडरहरू, कार्यात्मक एकाइहरू, र स्वचालन इन्टरफेसहरू आवश्यक पर्ने प्रणालीहरूको लागि विशेष रूपमा उपयुक्त छ।

के GCS लाई परम्परागत कम भोल्टेज स्विचगियर भन्दा फरक बनाउँछ?

GCS ले मोड्युलर फंक्शनल इकाइहरू, निकाल्न मिल्ने ड्रअर मेकानिज्म, कम्पार्टमेन्टलाइज्ड कन्स्ट्रक्शन, लचिलो केबल व्यवस्था, र व्यापक माध्यमिक प्लग-इन जडानहरूमा जोड दिन्छ। यी सुविधाहरूले जटिल वितरण प्रणालीहरूलाई कन्फिगर र मर्मत गर्न सजिलो बनाउन सक्छ।

के GCS स्विचगियर अनुकूलित गर्न सकिन्छ?

हो। CONSO·CN का अनुसार, GCS स्विचगियर ग्राहकको एकल-लाइन रेखाचित्र, लेआउट योजना, र खरिद सूची अनुसार उत्पादन गर्न सकिन्छ।

MCC क्याबिनेटले कति सर्किटहरू समायोजन गर्न सक्छ?

निर्माताको प्रकाशित जानकारीले बताउँछ कि एउटै MCC क्याबिनेटले 22 सर्किट सम्म समायोजन गर्न सक्छ। वास्तविक क्षमता विशिष्ट विद्युत कन्फिगरेसन र क्याबिनेट व्यवस्था अनुसार पुष्टि गरिनु पर्छ।

के GCS स्वचालित औद्योगिक प्रणालीहरूको लागि उपयुक्त छ?

हो। उपलब्ध माध्यमिक प्लग-इन सम्पर्कहरू कम्प्युटर इन्टरफेसहरू र स्वचालित-नियन्त्रण सर्किटहरूलाई समर्थन गर्न डिजाइन गरिएको छ, कन्फिगरेसनलाई औद्योगिक स्वचालन अनुप्रयोगहरूको लागि उपयुक्त बनाउँदै जहाँ व्यापक नियन्त्रण तारहरू आवश्यक छ।

निष्कर्ष: के GCS कम भोल्टेज स्विचगियर तपाईंको परियोजनाको लागि सही छनोट हो?

GCS कम भोल्टेज स्विचगियरले आधुनिक औद्योगिक पावर प्रणालीहरूको आवश्यकताहरूलाई सम्बोधन गर्न मोड्युलर वितरण वास्तुकला, अलग कार्यात्मक डिब्बाहरू, व्यावहारिक हटाउन सकिने एकाइहरू, संगठित केबल जडानहरू, र व्यापक माध्यमिक इन्टरफेसहरू संयोजन गर्दछ। बहु सर्किटहरू, स्वचालन, मोटर नियन्त्रण, र अनुकूलित वितरण लेआउटहरू समावेश गर्ने परियोजनाहरूका लागि, सही निर्माता चयन गर्नु स्विचगियर प्रकार चयन गर्नु जस्तै महत्त्वपूर्ण छ। यदि तपाइँ औद्योगिक, व्यावसायिक, वा पूर्वाधार परियोजनाको लागि GCS समाधानको मूल्याङ्कन गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्CONSO·CN सँग उपयुक्त कन्फिगरेसन छलफल गर्नको लागि तपाइँको एकल-लाइन रेखाचित्र, लेआउट योजना, र प्राविधिक आवश्यकताहरू।
