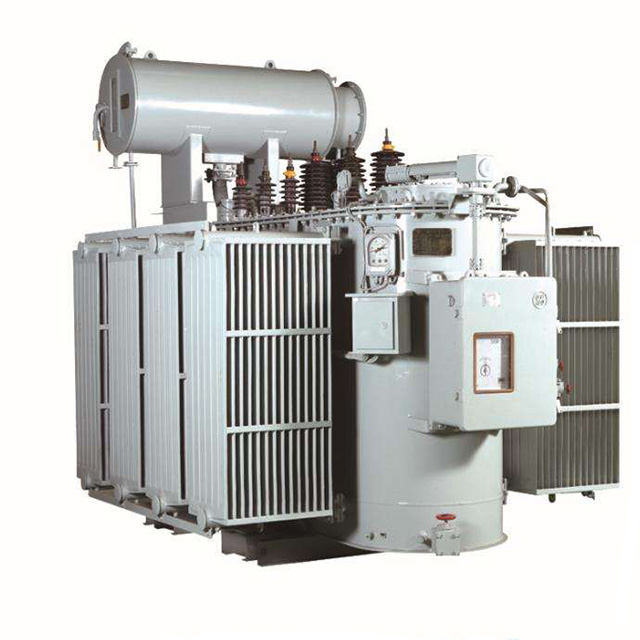

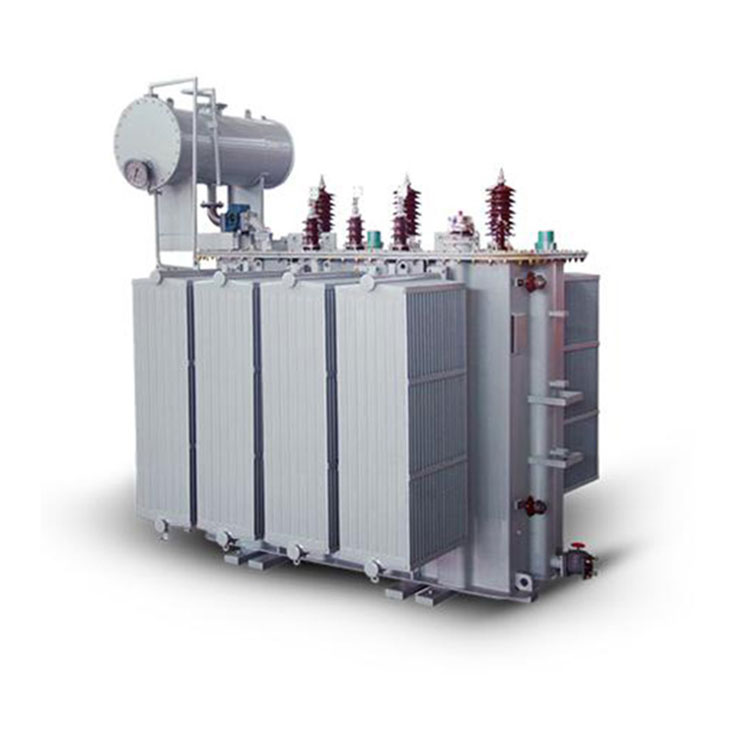

एक 35kV 20MVA ट्रान्सफर्मर एक औद्योगिक सुविधा मा विद्युत को प्रसारण र वितरण मा एक महत्वपूर्ण घटक हो। Conso इलेक्ट्रिकल टेक्नोलोजी र विज्ञान कं, लिमिटेड उच्च गुणस्तर 35kV विद्युत ट्रान्सफर्मर निर्माण गर्न समर्पित छ। 2006 देखि बलियो ट्र्याक रेकर्डको साथ, कन्सो इलेक्ट्रिकलले पावर ट्रान्सफर्मरहरू निर्माण गर्नको लागि बलियो गुणस्तर व्यवस्थापन प्रणाली स्थापना गरेको छ। 35kV पावर ट्रान्सफर्मरको डिजाइन पछ्याउँदै, इन्जिनियरहरूले उत्पादन प्रक्रियाको प्रत्येक चरणको निरीक्षण गर्छन्। फ्याक्ट्री परीक्षणहरू प्रत्येक 35kV 20MVA औद्योगिक पावर प्लान्ट ट्रान्सफर्मरको लागि अत्यावश्यक छन्, विशेष गरी विदेशमा ढुवानी गर्दा, जहाँ थप आश्वासनको लागि चुहावट परीक्षणहरू धेरै पटक सञ्चालन गरिन्छ।
35kv 20mva औद्योगिक पावर प्लान्ट ट्रान्सफर्मरको संरचनाको विश्लेषण गर्दा, कोर र विन्डिङहरू ट्रान्सफर्मरका दुई अत्यावश्यक कम्पोनेन्ट हुन्, जसले महत्त्वपूर्ण भूमिका खेल्छ र ट्रान्सफर्मर सञ्चालनको क्रममा महत्त्वपूर्ण उद्देश्यहरू पूरा गर्दछ। 35kv 20mva औद्योगिक पावर प्लान्ट ट्रान्सफर्मरमा, कोरले चुम्बकीय सर्किट र मेकानिकल ब्याकबोन दुवैको रूपमा काम गर्दछ, कोर स्तम्भहरू र कोर योक समावेश गर्दछ। कोर स्तम्भहरूले मुख्य रूपमा घुमाउरो समायोजन गर्न सेवा गर्दछ, विद्युतीय मार्गहरूको श्रृंखला सिर्जना गर्दछ, जबकि कोर योक मुख्य घटक हो जसले सम्पूर्ण पावर प्रणालीको लागि सर्किट पूरा गर्दछ। कोरले कोर जुवाको कार्यलाई सहज बनाउनमा महत्त्वपूर्ण भूमिका खेल्छ। यसका साथसाथै, कोर योकले आफ्नो कार्य प्रदर्शन गर्दा, कोरले भरपर्दो ग्राउन्डिङका लागि सर्तहरू पनि पूरा गर्नुपर्छ, जसले गर्दा कोरको महत्त्वपूर्ण भूमिका पूरा हुन्छ। विन्डिङहरू 35kv 20mva औद्योगिक पावर प्लान्ट ट्रान्सफर्मरको अर्को महत्वपूर्ण भाग हो, जसले ट्रान्सफर्मरको विद्युतीय सर्किटरीको रूपमा सेवा गर्दछ। व्यवहारिक सञ्चालनमा ट्रान्सफर्मरहरूको सेवा जीवन र गुणस्तर बढाउन, विद्युतीय कार्यसम्पादन, तातो प्रतिरोध, र घुमाउरो घटकहरूको मेकानिकल बलका लागि कडा आवश्यकताहरू छन्। फलस्वरूप, धेरैजसो पावर कम्पनीहरूले तिनीहरूको सरल संरचना र निर्माणमा सुविधाको कारणले केन्द्रित विन्डिङहरूलाई प्राथमिकता दिन्छन्, उनीहरूलाई मानिसहरूको जीवनशैली र कर्पोरेट मागहरूसँग मिल्ने विभिन्न अनुप्रयोगहरूमा व्यापक रूपमा अपनाइन्छ।
मूल्याङ्कन क्षमता: | 20000 kva वा 20 mva; |
मोड: | S11-M-20000 वा निर्भर गर्दछ; |
प्राथमिक भोल्टेज: | 30kV, 33kV, 35kV, 38.5kV; |
माध्यमिक भोल्टेज: | 6.3kV, 10kV, 15kV, 20kV; |
लोडिङ हानि छैन: | 14.40 kW±15% वा निर्भर गर्दछ; |
लोडिङ हानि: | 79.5 kW±15% वा निर्भर गर्दछ; |
प्रतिबाधा: | 8.0% ± 15%; |
छोटो सर्किट वर्तमान: | ≤0.3%; |
घुमाउरो सामग्री: | 100% तामा घुमाउरो; |
ट्रान्सफर्मर घुमाउरो:
आवेदनमा ट्रान्सफर्मर:
घुमाउरो कार्यशाला |
कुण्डल सुकाउने क्षेत्र |
तेल भर्ने क्षेत्र |
समाप्त उत्पादन क्षेत्र |
ट्रान्सफर्मर ओवन |
कास्टिङ उपकरण |
पन्नी घुमाउने मेसिन |
काठको बाकस |
इस्पात संरचना |
