कन्सो इलेक्ट्रिकल साइन्स एण्ड टेक्नोलोजी कं, लिमिटेड ३३ केभी कम्प्याक्ट युनिट सबस्टेशन उत्पादन गर्ने सबैभन्दा पुरानो कारखाना हो। यसले सन् २००६ देखि हाइड्रोइलेक्ट्रिक स्टेशन, सोलार पावर स्टेशन र खानी कम्पनीलाई ३३ केभी कम्प्याक्ट युनिट सबस्टेसन आपूर्ति गरेर बहुमूल्य अनुभव सञ्चय गरेको छ। कारखानाको मुख्यालय युएकिङ शहरको केन्द्रीय उद्योग पार्कमा रहेको छ। यदि यो आवश्यक छ भने, कन्सो इलेक्ट्रिकलले बिक्री पछि सेवा बढाउन विदेशी क्षेत्रका दीर्घकालीन ग्राहकहरूलाई उत्पादन निरीक्षणमा व्यावसायिक प्रशिक्षण प्रदान गर्न सक्छ।
बक्स-प्रकारको कम्प्याक्ट सबस्टेशन 6-35KV को मूल्याङ्कन भोल्टेज र 50Hz को AC फ्रिक्वेन्सीको लागि डिजाइन गरिएको पावर वितरण उपकरणहरूको पूर्ण सेट हो। ट्रान्सफर्मर क्षमता 50 देखि 1600 केवीए सम्म छ। बक्स-प्रकारको कम्प्याक्ट सबस्टेसन भवनहरू, आवासीय क्षेत्रहरू, होटलहरू, अस्पतालहरू, पार्कहरू, र विभिन्न अस्थायी सुविधाहरूमा सबस्टेसनको रूपमा प्रयोगको लागि उपयुक्त छ। यो यसको बलियो एकीकरण, कम्प्याक्ट साइज, न्यूनतम पदचिह्न, सौन्दर्य डिजाइन, सजिलो स्थापना, भरपर्दो सञ्चालन, र कम मर्मत आवश्यकताहरू द्वारा विशेषता हो। बक्स-प्रकारको कम्प्याक्ट सबस्टेसनमा तीनवटा मुख्य कम्पोनेन्टहरू समावेश हुन्छन् जसमा एक वा धेरै घेराहरूमा कडा रूपमा बन्द गरिएको हुन्छ: एक उच्च-भोल्टेज वितरण यन्त्र, एक ट्रान्सफर्मर, र एक कम-भोल्टेज वितरण यन्त्र। उच्च-भोल्टेज पक्षमा, विकल्पहरूमा लोड स्विचहरू, भ्याकुम सर्किट ब्रेकरहरू, वा कम-तेल सर्किट ब्रेकरहरू समावेश छन्, जबकि ट्रान्सफर्मर या त तेलमा डुबेको वा इपोक्सी राल कास्ट ड्राई-प्रकार हुन सक्छ। बक्स-प्रकार कम्प्याक्ट सबस्टेशन दुबै रिंग वितरण प्रणाली र रेडियल वितरण टर्मिनल पावर आपूर्ति प्रणालीहरूमा प्रयोग गर्न सकिन्छ।
प्राथमिक पक्षमा प्यानल: | 33kV SF6 ग्यास इन्सुलेशन स्विचगियर; |
माध्यमिक पक्षमा प्यानल: | 11kV RMU, KYN28, HXGN; 0.4kV GGD, GCK, GCS, MNS; |
ट्रान्सफर्मर क्षमता: | ५० kVA देखि 1600 kVA (33/0.4 kV); 400 kVA देखि 20000 kVA (33/11 kV); |
प्राथमिक अधिकतम। कार्य भोल्टेज: | 40.5 kV; |
माध्यमिक अधिकतम। कार्य भोल्टेज: | 12 kV वा 0.4 kV; |
उचाई: | समुद्र सतह माथि 1000 मिटर भन्दा बढी छैन; |
काम गर्ने तापमान: | -25 ℃ देखि 40 ℃; |
घेरा सामाग्री: | कन्टेनर खोल; |
मूल्याङ्कन गरिएको आवृत्ति: 5 | 0Hz वा 60Hz; |
सापेक्षिक आर्द्रता: | ≤95% (दैनिक औसत), ≤90% (मासिक औसत)। |
![]()

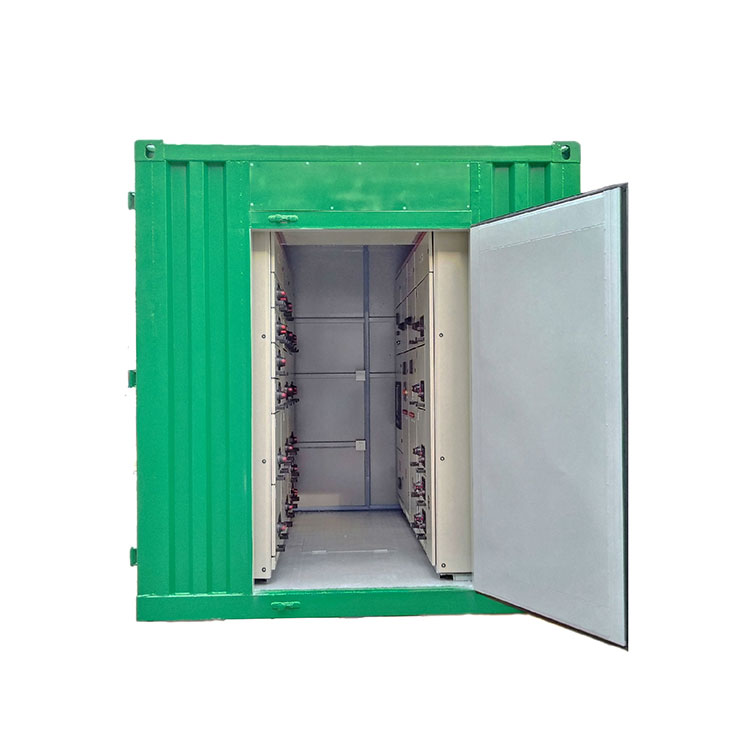

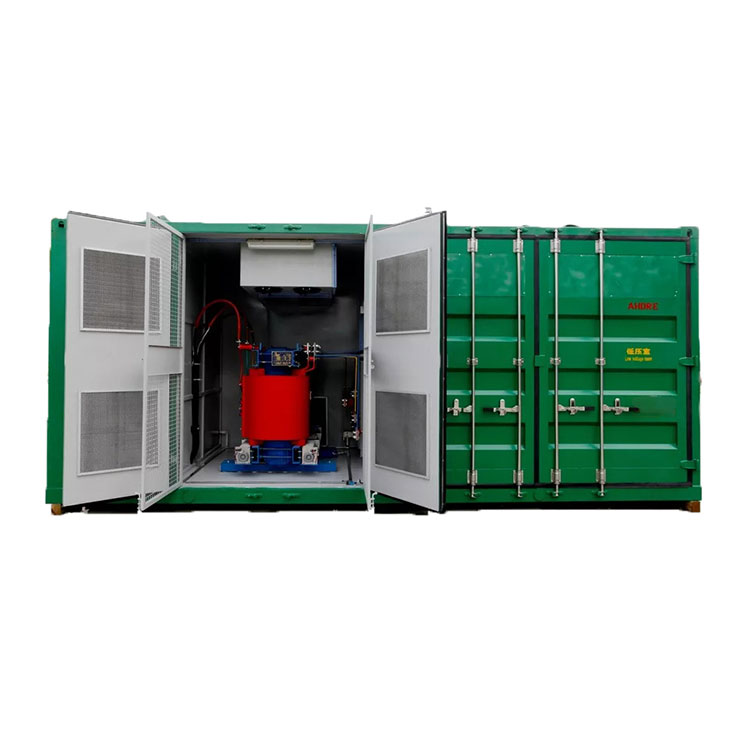

कन्टेनर शेल
|
![]()

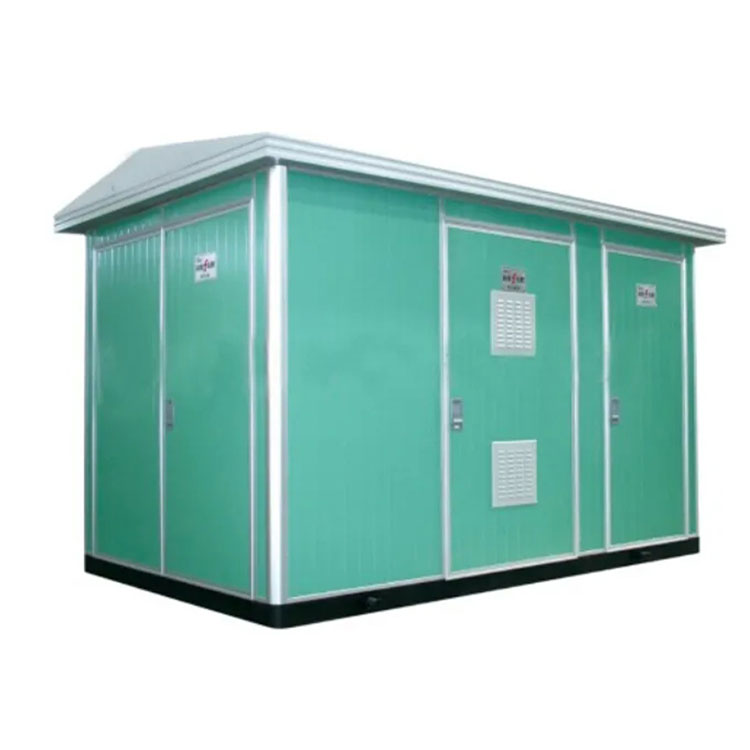

स्टिल शेल
|
![]()

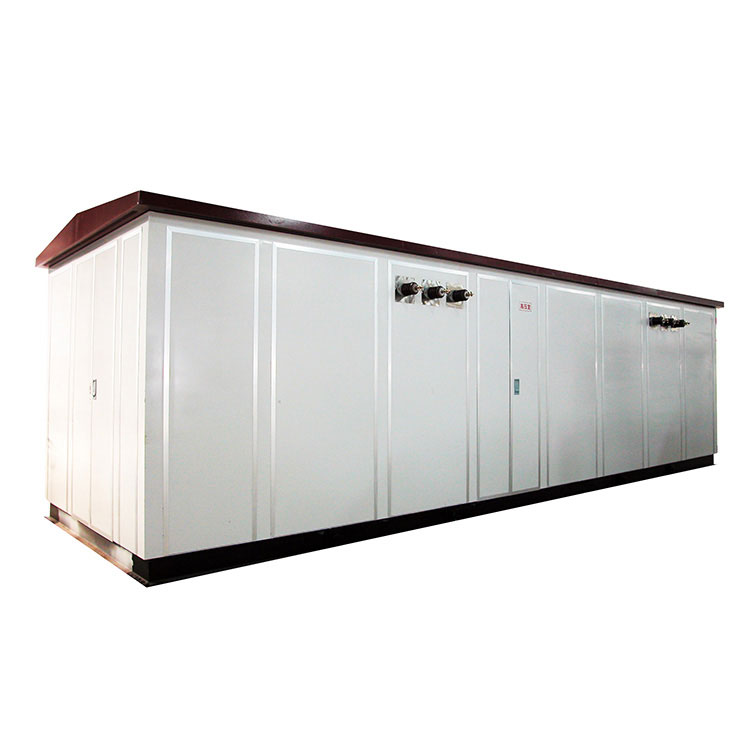

लमिनेट शेल
|
कम्प्याक्ट शेल प्रक्रियामा छ |
स्विचगियर परीक्षण गर्दैछ |
दैनिक सरसफाई |
कार्यशाला अवलोकन |
KYN28 प्रक्रियामा छ |
HXGN12 प्रक्रियामा छ |
GCS प्रक्रियामा छ |
GIS प्रक्रियामा छ |
स्विचगियर शेलसँग जम्मा भयो
