33 35 kv 33 kv vcb भ्याकुम सर्किट ब्रेकर

कन्सो इलेक्ट्रिकल साइन्स एन्ड टेक्नोलोजी कं, लिमिटेडले १० केभी देखि ३५ केभी सम्मका विद्युतीय उपकरणहरू जस्तै ३५ केभी भीसीबी भ्याकुम सर्किट ब्रेकर र वितरण ट्रान्सफर्मर उत्पादन गर्न दशकभन्दा बढी समय बितिसकेको छ। Conso Elecrrical पनि 35kv कम्प्याक्ट सबस्टेसन उत्पादन गर्ने निर्माता हो। एक योग्य 35 kv भ्याकुम सर्किट ब्रेकर बनाउन। कम्पनीले ठूलो निगमबाट मुख्य कम्पोनेन्टहरू छान्छ। कम्पनीले ISO9001 र ISO14001 को आवश्यकताहरू कार्यान्वयन गर्न कडाईका साथ ग्राहकहरूलाई सहज प्रयोगकर्ता अनुभव प्राप्त गर्ने प्रतिज्ञा गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

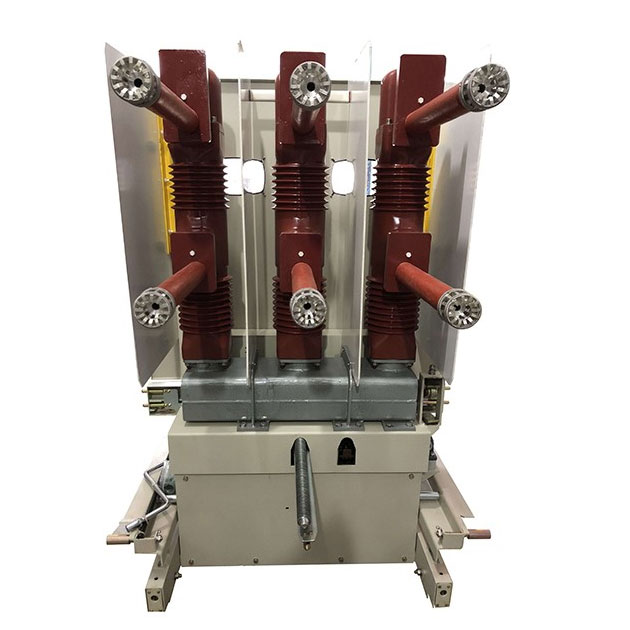

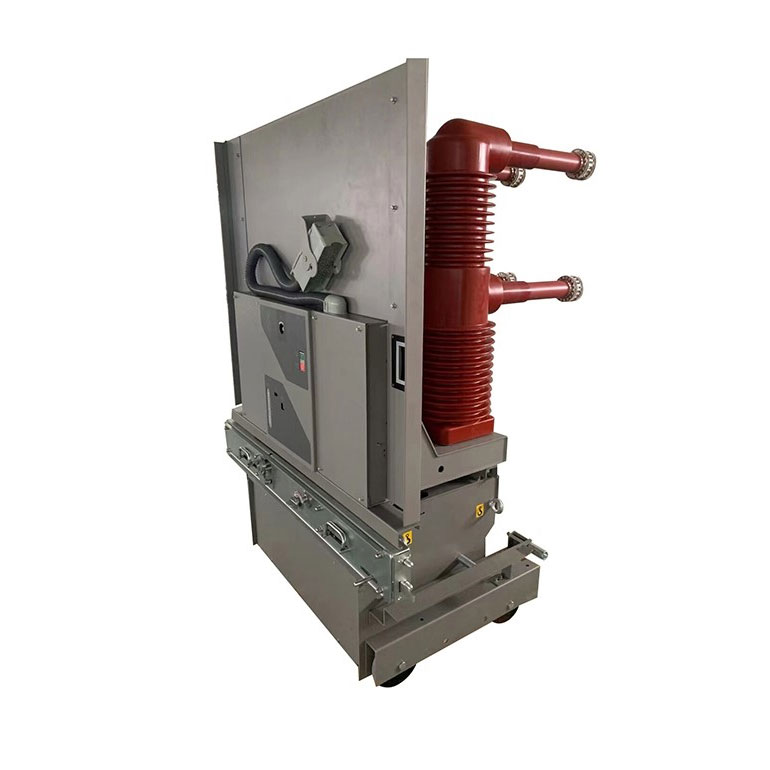

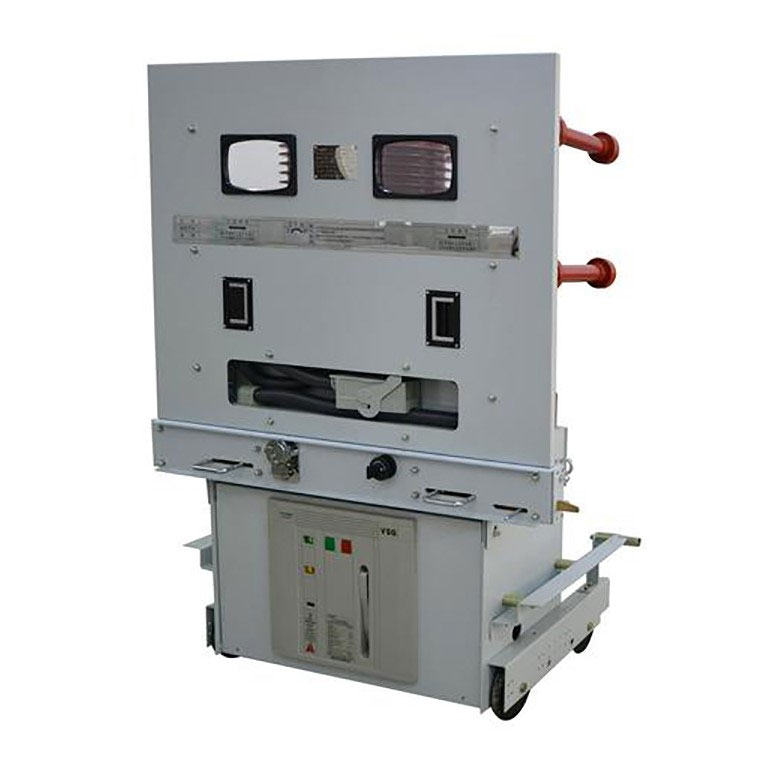

33 35 kv 33 kv vcb भ्याकुम सर्किट ब्रेकर संरचनात्मक सुविधाहरू

1. सर्किट ब्रेकरले एक सरल र तर्कसंगत समग्र संरचनाको विशेषता सहित एक एकीकृत र मोड्युलर डिजाइन अपनाउँछ। यसलाई माथिल्लो-तल्लो कन्फिगरेसनमा व्यवस्थित गरिएको छ, माथि रहेको आर्क-निभाउने चेम्बर र तल इन्टरलकिङ र अपरेटिङ कम्पोनेन्टहरू छन्। एक समर्पित वसन्त-वायमेटिक अपरेटिङ मेकानिज्म प्रयोग गर्दै, यसलाई स्थिर र भरपर्दो सञ्चालन सुनिश्चित गर्दै, कुनै समायोजन आवश्यक पर्दैन।

2. सर्किट ब्रेकरको थ्री-फेज कन्डक्टिभ सर्किटहरूका लागि भ्याकुम आर्क-निभाउने चेम्बरहरू सिल गरिएको इन्सुलेट सिलिन्डर भित्र व्यवस्थित हुन्छन्। इन्सुलेट सिलिन्डर भरपर्दो इलेक्ट्रोमेकानिकल गुणहरू र परिपक्व भ्याकुम कास्टिङ प्रक्रियाको साथ सामग्री प्रयोग गरेर निर्माण गरिएको छ। यसले इन्टरफेस इन्सुलेशन कार्यसम्पादनलाई मात्र उल्लेखनीय रूपमा बढाउँदैन तर प्रत्येक चरणको सर्किटलाई प्रतिकूल बाह्य अवस्थाहरूबाट पनि जोगाउँछ, धुलो र विदेशी वस्तुहरूलाई मुख्य प्रवाहकीय सर्किटमा प्रवेश गर्नबाट रोक्छ र सर्किट ब्रेकरको समग्र आकार घटाउँछ।

3. सर्किट ब्रेकरले भ्याकुम आर्क-निभाउने चेम्बरको लागि भर्खरको घरेलु रूपमा डिजाइन गरिएको कुंडल-प्रकार लामो समयसम्म बलियो चुम्बकीय क्षेत्र संरचना प्रयोग गर्दछ। यसमा सिरेमिक आवरण र कपर-क्रोमियम सम्पर्क सामग्रीहरू छन्, जसले कम्प्याक्ट साइज, उच्च इन्सुलेशन स्तर, बलियो चाप-निभाउने क्षमता, लामो विद्युतीय जीवन, र सर्ट-सर्किट धाराहरू अन्तर्गत खोल्ने र बन्द गर्ने उत्कृष्ट प्रदर्शन प्रदान गर्दछ।

33 35 kv 33 kv vcb भ्याकुम सर्किट ब्रेकर प्राविधिक प्यारामिटर:

वस्तु		एकाइ	मूल्य
तोकिएको भोल्टेज		KV	40.5
मूल्याङ्कन गरिएको आवृत्ति		Hz	50
मूल्याङ्कन गरिएको वर्तमान		A	1250	1600	2000
मूल्याङ्कन इन्सुलेशन स्तर	1 न्यूनतम पावर फ्रिक्वेन्सी भोल्टेज सामना	KV	95
	बिजुलीको आवेग प्रतिरोध भोल्टेज (चरम)	KV	185
मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध		द	२५/३१.५
मूल्याङ्कन गरिएको छोटो-सर्किट बन्द वर्तमान		द	90
मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिंग करन्ट		द	80
मूल्याङ्कन गरिएको छोटो-सर्किट अवधि		s	4
मूल्याङ्कन शिखर वर्तमान प्रतिरोध		द	80
मूल्याङ्कन गरिएको सञ्चालन अनुक्रम			O-0.3s-CO-180s-CO
ब्रेकिङ समय		s	40 देखि 85 सम्म
बन्द हुने समय		s	50 देखि 85 सम्म
यान्त्रिक जीवन		समय	10000
मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ करन्टको ब्रेकिङ समय		समय	20
मूल्याङ्कन क्षमता ऊर्जा भण्डारण मोटर		KVA	375
मूल्याङ्कन भोल्टेज ऊर्जा भण्डारण मोटर		V	220/110
ऊर्जा भण्डारण समय		s	≤१५
