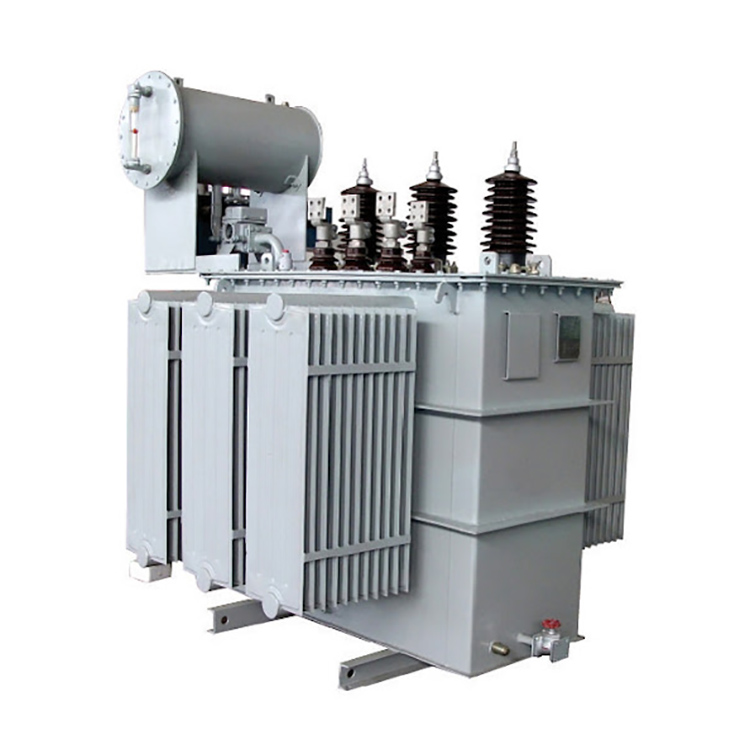

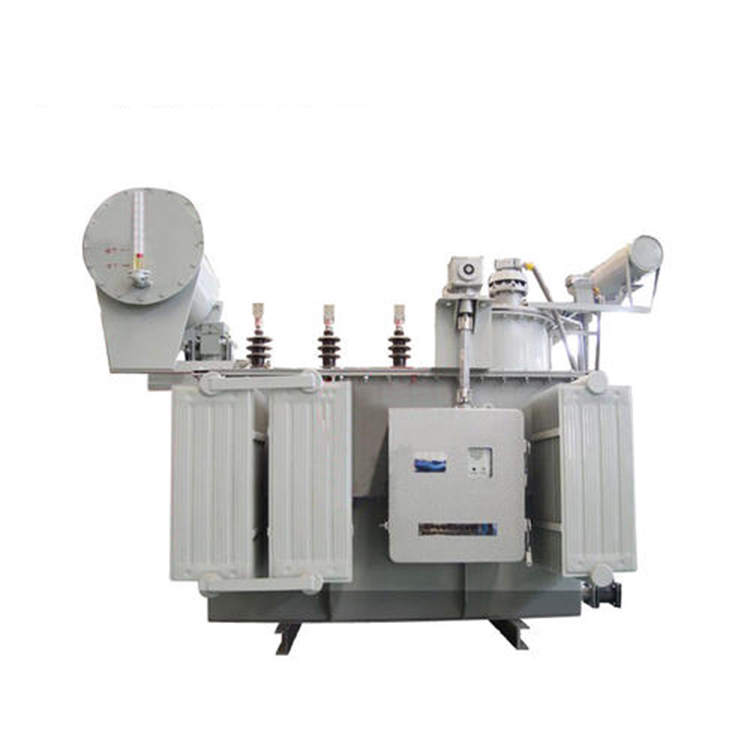

3.15 mva सौर्य स्टेप अप ट्रान्सफर्मर 3000 kva कन्सो इलेक्ट्रिकलका लागि उत्पादन हुने सबैभन्दा नियमित पावर ट्रान्सफर्मर मध्ये एक हो। पावर ट्रान्सफर्मर र कम्प्याक्ट सबस्टेसन एसेम्बल गर्ने विशेष उत्पादकको रूपमा, कन्सो इलेक्ट्रिकल टेक्नोलोजी एण्ड साइन्स कं, लिमिटेडले ऊर्जा र लागतमा बचत गर्दै विद्युतीय ट्रान्सफर्मर बनाउनमा केन्द्रित छ। कन्सो इलेक्ट्रिकलमा, व्यवस्थापनले ग्राहकहरूलाई राम्रो प्रयोगकर्ता अनुभव सिर्जना गर्न ISO 9001 को आवश्यकताको रूपमा गुणस्तर नियन्त्रण नीतिलाई कडाईका साथ कार्यान्वयन गर्दछ।
3.15 mva सौर्य स्टेप अप ट्रान्सफर्मर 3000 kvas को लागि तीन आर्थिक सञ्चालन मोडहरू छन्: सक्रिय शक्ति नोक्सान न्यूनीकरण, प्रतिक्रियात्मक शक्ति नोक्सान न्यूनीकरण, र व्यापक बिजुली हानि न्यूनीकरण। जब लक्ष्य सक्रिय बिजुली हानि कम गर्ने हो, प्राथमिक उद्देश्य सक्रिय विद्युत ऊर्जा बचत गर्न हो। जब लक्ष्य प्रतिक्रियात्मक शक्तिको सन्दर्भमा आर्थिक रूपमा सञ्चालन गर्ने हो, प्राथमिक उद्देश्य शक्ति कारक सुधार गर्न हो। जब लक्ष्य व्यापक बिजुली हानि कम गर्ने हो, दुवै कारकहरू विचार गर्नुपर्छ, वा प्रणाली सक्रिय नेटवर्क घाटा कम गर्नमा जोड दिनु पर्छ। आर्थिक सञ्चालनका लागि प्रभावकारी कारकहरू निम्नानुसार छन्:
१. भोल्टेज
3.15 mva सौर्य स्टेप अप ट्रान्सफर्मर 3000 kva को सक्रिय शक्ति हानि भोल्टेज को वर्ग को सीधा समानुपातिक छ। भोल्टेज गुणस्तर सुनिश्चित गर्दा, बस क्यापेसिटरहरू स्विच इन/आउट गर्ने र ट्रान्सफर्मर ट्यापहरू समायोजन गर्ने जस्ता उपायहरू मार्फत अपरेटिङ भोल्टेजलाई मध्यम रूपमा समायोजन गरेर ऊर्जा बचत र घाटा कम गर्न सकिन्छ।
२. पावर फ्याक्टर लोड गर्नुहोस्
पावर प्रणालीहरूमा, इन्डक्सन मोटरहरू र अन्य प्रेरक विद्युतीय उपकरणहरूले सक्रिय शक्ति मात्र खपत गर्दैन तर प्रतिक्रियाशील शक्तिको एक निश्चित मात्रा पनि खपत गर्दछ, जसले ग्रिडको पावर कारकमा कमी निम्त्याउँछ। समग्र प्रणाली भोल्टेज स्तर कायम राख्न, प्रतिक्रियात्मक क्षतिपूर्ति आवश्यक छ, जुन Static Var Compensators (SVC), STATCOM, SVG, आदि जस्ता उपकरणहरू मार्फत प्राप्त गर्न सकिन्छ। सुधारिएको पावर कारकको साथ, कुल लोड वर्तमान घट्छ, परिणामस्वरूप सक्रिय र कम हुन्छ। 3.15 mva सौर्य स्टेप अप ट्रान्सफर्मर 3000 kva को प्रतिक्रियात्मक घाटा र यसैले ट्रान्सफर्मरको लोड घाटा कम गर्दै।
3. लोड ब्यालेन्स
ट्रान्सफर्मर घाटा लोड वर्तमान को वर्ग को सीधा समानुपातिक छ, र लोड मा भिन्नता ट्रांसफर्मर घाटा मा परिवर्तन हुन सक्छ। जब तीन-चरण भार सन्तुलित हुन्छ, ट्रान्सफर्मर घाटा कम हुन्छ। जब थ्री-फेज लोड असंतुलित हुन्छ, ट्रान्सफर्मर घाटा तीन एकल-फेज ट्रान्सफर्मरको लोड घाटाको योगफल बराबर हुन्छ, र सबैभन्दा खराब-केस असंतुलित अवस्थाले तीन-चरण सन्तुलित अवस्थाको तुलनामा तीन गुणा बढी घाटा निम्त्याउन सक्छ। तसर्थ, तीन-चरण भारको वितरण समायोजन र चरण सन्तुलन सुनिश्चित गर्नु ट्रान्सफर्मर घाटा कम गर्न महत्त्वपूर्ण उपाय हो।
4. सञ्चालन तापमान
एउटै लोड अवस्थाहरूमा, 3.15 mva सौर्य स्टेप अप ट्रान्सफर्मर 3000 kva को विन्डिङहरूमा लोड हानिहरू सञ्चालनको तापक्रममा फरक हुन्छन्। ट्रान्सफर्मर विन्डिङको प्रतिरोध तापक्रमसँगै बढ्छ। तसर्थ, कम परिवेशको तापक्रम र राम्रो भेन्टिलेसन भएको ठाउँमा ट्रान्सफर्मरहरू जडान गर्नु र ट्रान्सफर्मरको तापक्रम नियन्त्रण प्रणालीको मर्मत र सर्भिसिङले ट्रान्सफर्मरको नोक्सान कम गर्न मद्दत गर्छ।
मूल्याङ्कन क्षमता: | 3.15 mva; |
मोड: | SZ11-M-3150 वा निर्भर गर्दछ; |
भोल्टेज अनुपात: | 10.5/33 kV, 6.3/35 kV, 0.415/11, आदि; |
लोडिङ हानि छैन: | 3.23 kW±10% वा निर्भर गर्दछ; |
लोडिङ हानि: | 24.7 kW±10% वा निर्भर गर्दछ; |
प्रतिबाधा: | 7.0% ± 10%; |
छोटो सर्किट वर्तमान: | ≤0.50%; |
आधारभूत इन्सुलेशन स्तर: | 200kV/85kV (LI/AC); |
इन्सुलेशन सामग्री: | 25# 45# खनिज तेल; |
ट्रान्सफर्मर घुमाउरो:
आवेदनमा ट्रान्सफर्मर:
घुमाउरो कार्यशाला |
कुण्डली सुकाउने क्षेत्र |
तेल भर्ने क्षेत्र |
समाप्त उत्पादन क्षेत्र |
ट्रान्सफर्मर ओवन |
कास्टिङ उपकरण |
पन्नी घुमाउने मेसिन |
काठको बाकस |
इस्पात संरचना |
