कन्सो इलेक्ट्रिकल साइन्स एण्ड टेक्नोलोजी कं, लिमिटेड एक विद्युतीय ट्रान्सफर्मर र कम्प्याक्ट सबस्टेशन निर्माता हो जसले बजारको माग अनुरूप वितरण ट्रान्सफर्मरको दक्षता बढाउन प्रविधिको विकास गर्दछ। IEC 60076 को रूपमा, 2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मर 10kv पावर ग्रिड प्रणालीमा सबैभन्दा ठूलो क्षमता छ। एक लटमा 2500 kVA वितरण ट्रान्सफर्मरलाई मानकीकृत गर्न, कन्सो इलेक्ट्रिकलसँग गम्भीर आगमन सामग्री निरीक्षण प्रक्रिया र स्वचालित उपकरणहरू छन्। प्रत्येक 2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मर आवश्यक परीक्षण पास नभएसम्म ढुवानी गर्न तयार हुन सक्छ। तपाईलाई हाम्रो कम्पनी भ्रमण गर्न र आफ्नो अन्तरदृष्टि प्रदान गर्न पाउँदा खुसी हुनेछ।
1. तेल तापक्रम निरीक्षण:
2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मर तेल तापक्रम मापन गर्दा, एक विशेष तेल सतह थर्मोमिटर आवश्यक छ, किनभने यो विशेष रूपमा ट्रान्सफर्मर तेल सतह तापक्रम मापन गर्न डिजाइन गरिएको हो। सामान्यतया, यस थर्मोमिटरको लागि अलार्म थ्रेसहोल्ड लगभग 85 डिग्री छ। जब यो लगभग 97 डिग्री पुग्छ, यसले उपकरणलाई यात्रा गर्न सक्छ, र यसले तेल सतह समस्याहरू नियन्त्रण कोठामा डिजिटल डिस्प्लेमा प्रसारण गर्नेछ।
२.सास:
2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मरहरूले वातावरणीय परिवर्तनहरू र दीर्घकालीन सञ्चालनको कारणले तेल विस्तारको अनुभव गर्न सक्छ, जसले गर्दा उपकरणमा रहेको तेलले श्वासप्रश्वासको माध्यमबाट ग्यासहरू विस्तार गर्न र छोड्न सक्छ। यो सास फेर्ने प्रक्रियाले हावाबाट अशुद्धता हटाउन मद्दत गर्दछ, यो सुनिश्चित गर्दै कि ट्रान्सफर्मर तेलको इन्सुलेट गुणहरू कायम छन्। यदि श्वासप्रश्वासमा सिलिका जेल नीलो रहन्छ भने, यसले प्रभावकारी नमी अवशोषणलाई संकेत गर्दछ। यद्यपि, यदि सिलिका जेल रातो हुन्छ भने, यसले नमी-अवशोषित दक्षतामा महत्त्वपूर्ण कमीलाई संकेत गर्दछ, प्रतिस्थापन वा सुकाउने आवश्यकता पर्दछ।
3. तेल स्तर जाँच:
2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मरको तेल संरक्षकको उद्देश्य तेल ट्याङ्की भित्र ट्रान्सफर्मरको तेलको भोल्युम परिवर्तनहरू समायोजन गर्नु हो, ट्रान्सफर्मरको तेल ट्याङ्कीमा जडान गरिएको कन्टेनर उपलब्ध गराउनु हो। संरक्षक वा अन्य कन्टेनरहरूमा तेलको स्तर तेल स्तर सूचक जाँच गरेर जाँच गर्न सकिन्छ। थप रूपमा, संरक्षकमा तेलको स्तर तेल स्तर वक्र प्लेटमा संकेत गरिएको तापमानसँग मेल खानुपर्छ। यदि तेलको स्तर धेरै कम छ भने, तेल हानि गर्ने गल्तीहरू सम्बोधन गरिनुपर्छ, र नयाँ योग्य तेल थप्नुपर्छ।
4. ग्यास रिले:
ग्यास रिले तेल डुबेको ट्रान्सफर्मर र लोड ट्याप परिवर्तकहरूमा आन्तरिक त्रुटिहरू पत्ता लगाउनको लागि महत्त्वपूर्ण सुरक्षात्मक उपकरण हो। जब ट्रान्सफर्मर भित्रको गल्तीले तेलको विघटन र ग्यासको उत्पादन वा तेल प्रवाह टर्ब्युलेन्स निम्त्याउँछ, ग्यास रिलेको सम्पर्कहरू सक्रिय हुन्छन्, एक निर्दिष्ट नियन्त्रण सर्किट ट्रिगर गर्दछ। यसले तुरुन्तै सिग्नल वा स्वचालित रूपमा ट्रान्सफर्मर विच्छेद गर्दछ।
5. दबाव राहत भल्भ:
2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मर तेल ट्याङ्की भित्र अप्रत्याशित दुर्घटनाहरूको कारण अचानक दबाव बढेको अवस्थामा चाप रिलिफ भल्भहरू चाँडो प्रेसर रिलीजको लागि महत्त्वपूर्ण छन्। तेल ट्याङ्कीको विकृति वा फुट्नबाट जोगिन प्रभावकारी र समयमै दबाब राहत आवश्यक छ। ट्याङ्की भित्रको दबाब आफ्नो सेट बिन्दुमा पुग्दा दबाव राहत भल्भ चाँडै खुल्छ। यसले कुशलतापूर्वक आन्तरिक दबाब कम गर्छ। यसको विपरित, जब दबाब प्रिसेट क्लोजिङ मानमा झर्छ, दबाब राहत भल्भ सुरक्षित र भरपर्दो रूपमा बन्द हुन्छ, प्रभावकारी रूपमा बाह्य प्रदूषकहरू र नमीलाई बाहिर राख्दै।
6. पावर ट्रान्सफर्मरहरूको लागि आधारभूत सिद्धान्तहरू:
प्रत्यक्ष ग्राउन्डेड प्रणालीमा, 2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मरको तटस्थ बिन्दु सधैं सबै सञ्चालन अवस्थाहरूमा ग्राउन्ड गरिएको हुनुपर्छ। सर्ट-सर्किट क्षमता कम गर्न र प्रणालीमा स्विच-अफ वर्तमान सीमित गर्न, ग्राउन्डिङ बिन्दुहरूको संख्या न्यूनतम हुनुपर्छ।
७.तेल नमूना (तेल विश्लेषणको लागि):
तेलको नमूना 2500 kVA ऊर्जा कुशल वितरण ट्रान्सफर्मरको सञ्चालन स्थिति पत्ता लगाउन र सम्भावित आन्तरिक त्रुटिहरू पहिचान गर्नको लागि एक महत्त्वपूर्ण विधि हो। यो सामान्यतया हरेक दुई वर्षमा गरिन्छ र विभिन्न रासायनिक परीक्षणहरू जस्तै तेल क्रोमेटोग्राफी, विघटित ग्यास विश्लेषण, नमी सामग्री, र डाइलेक्ट्रिक हानिको लागि प्रयोग गरिन्छ।
मूल्याङ्कन क्षमता: | 2500kVA; |
मोड: | SH15-M-2500/10 वा निर्भर गर्दछ; |
प्राथमिक भोल्टेज: | 13.8kV वा निर्भर गर्दछ; |
माध्यमिक भोल्टेज: | 0.433kV वा निर्भर गर्दछ |
लोडिङ हानि छैन: | 900 ±10% W; |
लोड हानि: | 20200 ±10% W; |
आधारभूत इन्सुलेशन स्तर: | 35kV/75kV (LI/AC); |
प्रतिबाधा: | ५.५% ± १०%; |
तापक्रम वृद्धि: | 55K/65K वा आवश्यकताहरूको रूपमा; |
मूल सामग्री: | अनाकार मिश्र धातु; |

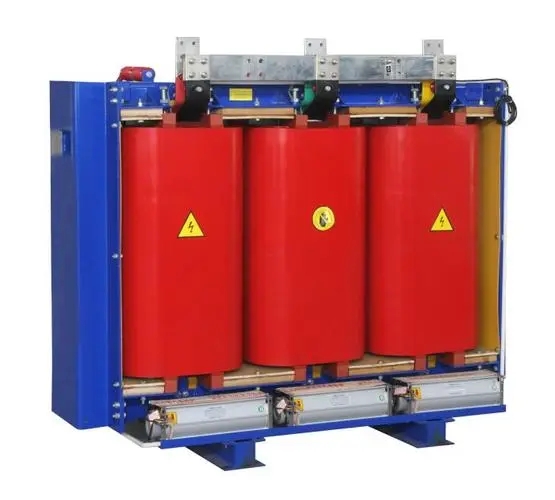

इन्सुलेशन विधि: | तेल डुबे वा कास्ट राल। |
![]()

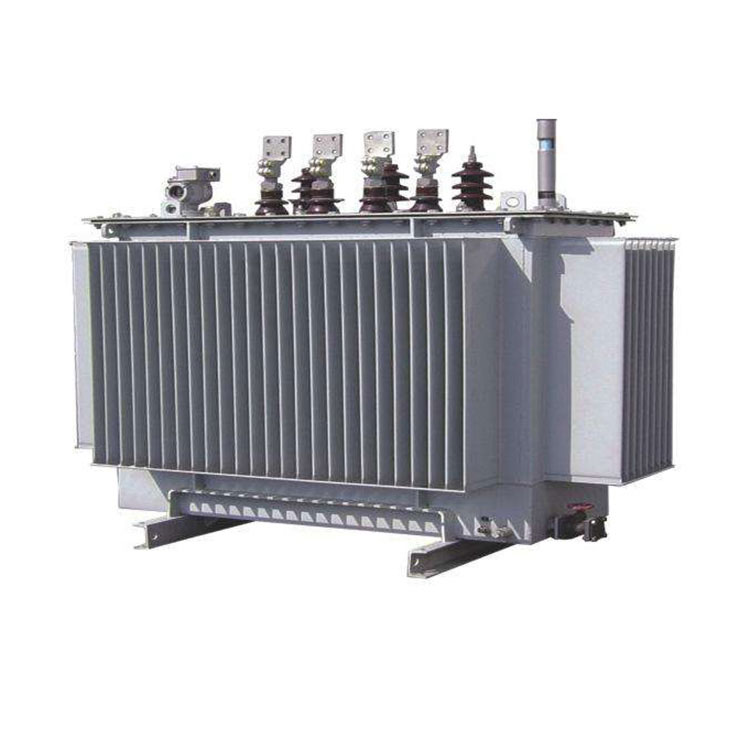

तेल भरिएको
|
![]()
तेल खाली गरियो
|
![]()
अनाकार मिश्र धातु
|
![]()
रोल्ड आयरन कोर
|
घुमाउरो कार्यशाला |
कुण्डल सुकाउने क्षेत्र |
तेल भर्ने क्षेत्र |
समाप्त उत्पादन क्षेत्र |
ट्रान्सफर्मर ओभन |
कास्टिङ उपकरण |
पन्नी घुमाउने मेसिन |
काठको बाकस |
इस्पात संरचना |
