11kv 3 चरण 200kva वितरण ट्रान्सफर्मर मर्मत:

1. क्षमता:

सामान्य सञ्चालनको समयमा, 11kv 3 चरण 200kva वितरण ट्रान्सफर्मरमा विद्युतीय लोड ट्रान्सफर्मरको मूल्याङ्कन क्षमताको लगभग 75-90% मा राख्नुपर्छ।

2. तापक्रम:

11kv 3 चरण 200kva वितरण ट्रान्सफर्मरमा स्थापित तापक्रम गेजहरू नियमित निरीक्षणको क्रममा रेकर्ड गर्नुपर्छ। अनुसूचित ट्रान्सफर्मरहरूको लागि, भोल्टेज, वर्तमान, र माथिल्लो तेलको तापक्रम प्रत्येक अनुसूचित निरीक्षणको समयमा रेकर्ड गरिनुपर्छ। थप रूपमा, वितरण ट्रान्सफर्मरहरूको लागि, निश्चित चरणहरूमा लोड पीक लोड अवधिमा मापन गर्नुपर्छ। यदि असन्तुलन पत्ता लाग्यो भने, पुनर्वितरणलाई विचार गर्नुपर्छ। मापन अवधिले साइट नियमहरूको पालना गर्नुपर्छ।

3. इन्सुलेशन निगरानी:

कमिसन गर्नु अघि वा प्रमुख मर्मतसम्भार पछि, 11kv 3 चरण 200kva वितरण ट्रान्सफर्मरहरूले तिनीहरूको कुण्डल इन्सुलेशन प्रतिरोध मापन गर्नुपर्दछ (सामान्यतया सुके पछि) र प्राप्त मानहरू, मापन तेल तापक्रम सहित, ट्रान्सफर्मरको इतिहास कार्डमा रेकर्ड गर्नुपर्छ। कुण्डल विन्डिङको इन्सुलेशन प्रतिरोध 1000 देखि 2500 भोल्टको दायरा भएको मेगाहोमिटर प्रयोग गरेर मापन गर्नुपर्छ। विशिष्ट स्वीकार्य इन्सुलेशन प्रतिरोध मानहरू परिभाषित गरिएको छैन।

ट्रान्सफर्मर सञ्चालनको क्रममा मापन गरिएको इन्सुलेशन प्रतिरोध मानहरू र कमिसन गर्नु अघि वा सुकाइसकेपछि प्राप्त गरिएका बीचको तुलनाले ट्रान्सफर्मरको इन्सुलेशन अवस्थाको प्राथमिक सूचकको रूपमा कार्य गर्दछ। इन्सुलेशन प्रतिरोध मापन एउटै तापक्रममा, सम्भव भएसम्म उही megohmmeter भोल्टेज प्रयोग गरेर सञ्चालन गर्नुपर्छ।

4. हालको दायरा:

11kv 3 चरण 200kva वितरण ट्रान्सफर्मरको कम भोल्टेज टर्मिनलहरूमा अधिकतम स्वीकार्य असंतुलन वर्तमान मूल्याङ्कन गरिएको मूल्यको 25% भन्दा बढी हुनु हुँदैन। स्रोत भोल्टेज भिन्नताको लागि अनुमतियोग्य दायरा मूल्याङ्कन गरिएको भोल्टेजको ± 5% भित्र छ।

५.ओभरलोडिङ:

असाधारण अवस्थामा, 11kv 3 चरण 200kva वितरण ट्रान्सफर्मरहरू छोटो अवधिको लागि ओभरलोडमा सञ्चालन गर्न सक्छन्, तर जाडोमा, ओभरलोड रेट गरिएको लोडको 30% भन्दा बढी हुनु हुँदैन, र गर्मीमा, यो मूल्याङ्कन गरिएको लोडको 15% भन्दा बढी हुनु हुँदैन। ।

11kv 3 चरण 200kva वितरण ट्रान्सफर्मर प्राविधिक डाटा:

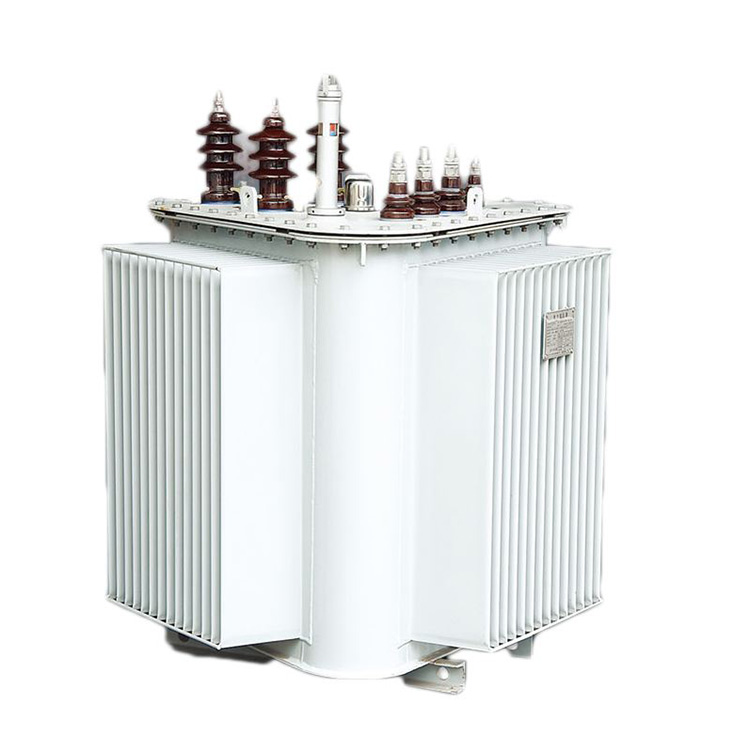

CONSO·CN 11kv 3 चरण 200kva वितरण ट्रान्सफर्मर विवरण:

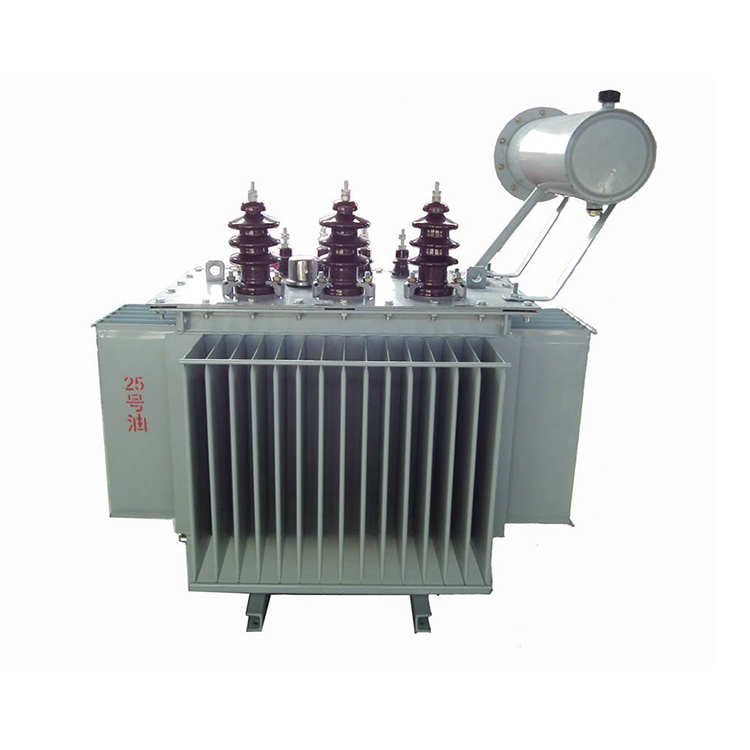

तेल भरिएको

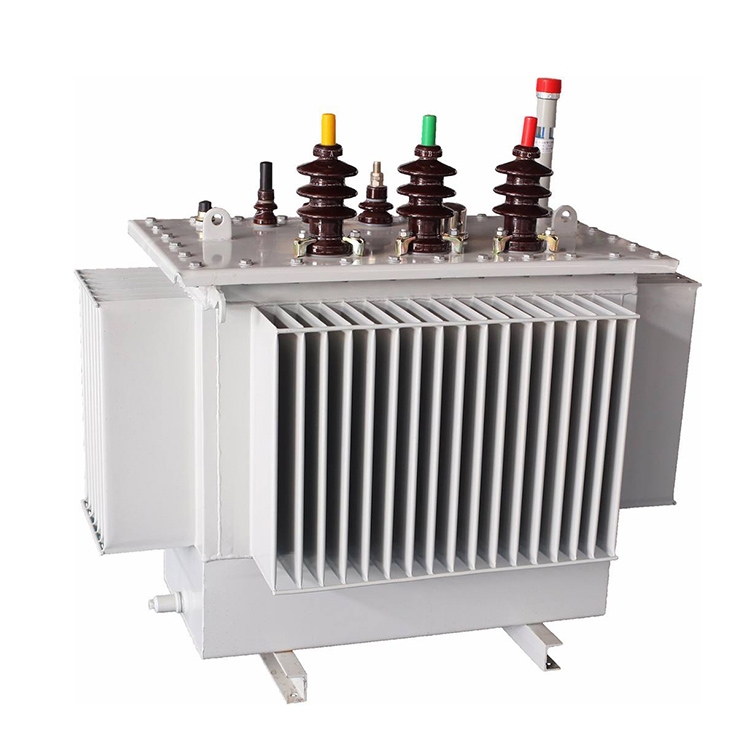

तेल खाली गरियो

अनाकार मिश्र धातु

रोल्ड आयरन कोर

CONSO·CN 11kv 3 चरण 200kva वितरण ट्रान्सफर्मर कार्यशाला:

11kv 3 चरण 200kva वितरण ट्रान्सफर्मर परीक्षण केन्द्र：

11kv 3 चरण 200kva वितरण ट्रान्सफर्मर उत्पादन उपकरण:

CONSO·CN 11kv 3 चरण 200kva वितरण ट्रान्सफर्मर जहाजको लागि तयार छ:

प्याकेज विधि:
