कन्सो इलेक्ट्रिकल साइन्स एन्ड टेक्नोलोजी कं, लिमिटेड १० kv देखि 35 kv बिजुली ट्रान्सफर्मर, इलेक्ट्रिकल स्विचगियर, कम्प्याक्ट सबस्टेसन र भ्याकुम सर्किट ब्रेकर उत्पादन गर्ने एक औद्योगिक निर्माता हो। कम्पनी स्थापना भएको दशकदेखि कम्पनीले ११ केभी ३ फेज २०० केभी डिस्ट्रिब्युसन ट्रान्सफर्मर एसेम्बल गर्न उत्पादन बढाउने काम गरिरहेको छ । यसले ११ केभी ३ फेज २०० केभी डिस्ट्रिब्युसन ट्रान्सफर्मरका २०० भन्दा बढी टुक्राहरू ३० दिनमा पूरा गर्न सक्छ। कम्पनीले विश्वभरका मार्केटिङ विशेषज्ञहरूलाई उज्ज्वल भविष्य सिर्जना गर्न हामीसँग सामेल हुन हार्दिक निमन्त्रणा गर्दछ।
A11kV 3 चरण 200 kVA वितरण ट्रान्सफर्मर विभिन्न विद्युतीय उपकरणहरूको लागि उच्च-भोल्टेज विद्युतीय ऊर्जालाई कम-भोल्टेज बिजुलीमा रूपान्तरण गर्न प्रयोग गरिने विद्युतीय उपकरणहरूको एक आवश्यक टुक्रा हो। यस प्रकारको ट्रान्सफर्मरले पावर प्रणालीहरूमा महत्त्वपूर्ण भूमिका खेल्छ, ऊर्जा प्रसारण र वितरणको लागि एक प्रमुख घटकको रूपमा सेवा गर्दछ। यसले भोल्टेज स्तरहरू समायोजन गरेर र वर्तमान फारमहरू परिवर्तन गरेर ऊर्जा प्रणालीमा विभिन्न विद्युतीय ग्रिडहरू बीच ऊर्जा र वितरण सन्तुलनको स्थानान्तरण पूरा गर्दछ। 10kV बिजुली ट्रान्सफर्मरहरू तिनीहरूको दक्षता र स्थिरताको लागि परिचित छन्, एक विश्वसनीय बिजुली आपूर्ति सुनिश्चित गर्दै।
A11kV 3 चरण 200 kVA वितरण ट्रान्सफर्मरको कोर कम्पोनेन्टहरूमा फलामको कोर र कोइलहरू समावेश छन्। फलामको कोर सिलिकन स्टिल पानाहरू स्ट्याक गरेर निर्माण गरिएको छ, मुख्य रूपमा चुम्बकीय प्रवाहलाई मार्गदर्शन गर्न, चुम्बकीय चुहावट घटाउन र चुम्बकीय प्रवाह घनत्व बढाउन सेवा प्रदान गर्दछ। फलामको कोरको प्रभावकारी डिजाइन र निर्माणले ऊर्जाको हानि र अपशिष्टलाई उल्लेखनीय रूपमा कम गर्न सक्छ। कोइलहरू कन्डक्टर तारहरूसँग घाउ हुन्छन् र विद्युतीय प्रवाहको प्रवाहको माध्यमबाट चुम्बकीय क्षेत्र उत्पन्न गर्दछ, विद्युतीय ऊर्जाको रूपान्तरणलाई सहज बनाउँछ। कोइलको डिजाइन र निर्माणले ट्रान्सफर्मरको सामान्य सञ्चालन र कुशल ऊर्जा रूपान्तरण सुनिश्चित गर्न वर्तमान परिमाण, फ्रिक्वेन्सी, र घुमाउरो संरचना जस्ता कारकहरूलाई विचार गर्दछ।
11kV 3 चरण 200 kVA वितरण ट्रान्सफर्मरहरू तिनीहरूको सुरक्षित र भरपर्दो सञ्चालन सुनिश्चित गर्न सुरक्षात्मक उपायहरूको दायराले सुसज्जित छन्। उदाहरणका लागि, तापमान सुरक्षा उपकरणहरू ट्रान्सफर्मरमा स्थापित छन्। यदि तापक्रम सुरक्षा दायरा भन्दा बढी छ भने, ट्रान्सफर्मरलाई अधिक तताउने र क्षति हुनबाट रोक्नको लागि बिजुली आपूर्ति स्वचालित रूपमा काटिन्छ। थप रूपमा, चुहावट सुरक्षा उपकरणहरू चुहावट पत्ता लगाउन, विद्युतीय दुर्घटनाहरू रोक्न स्वचालित रूपमा बिजुली आपूर्ति विच्छेद गर्न ठाउँमा छन्। यी सुरक्षात्मक उपायहरूले तुरुन्तै ट्रान्सफर्मर त्रुटिहरू पहिचान र सम्बोधन गर्दछ, पावर प्रणालीको सुरक्षित सञ्चालन सुनिश्चित गर्दछ।
मूल्याङ्कन क्षमता: | 200 kVA; |
लोडिङ हानि छैन: | 340± 10% W वा निर्भर गर्दछ; |
लोड हानि: | 2600/2730± 10% W वा निर्भर गर्दछ; |
पावर आवृत्ति भोल्टेज सामना: | 35kV; |
प्रकाश आवेग भोल्टेज सामना: | 75kV; |
इन्सुलेशन विधि: | तेल फाइल वा सुख्खा प्रकार; |
चरण संख्या: | तीन चरण |
तापक्रम वृद्धि: | 55K/65K वा निर्भर गर्दछ; |
भेक्टर समूह: | Yyn0, Dyn11; |
प्रतिबाधा: | IEC 60076 अनुसार; |
CONSO·CN 11kV 3 चरण 200 kVA वितरण ट्रान्सफर्मर विवरण:
![]()

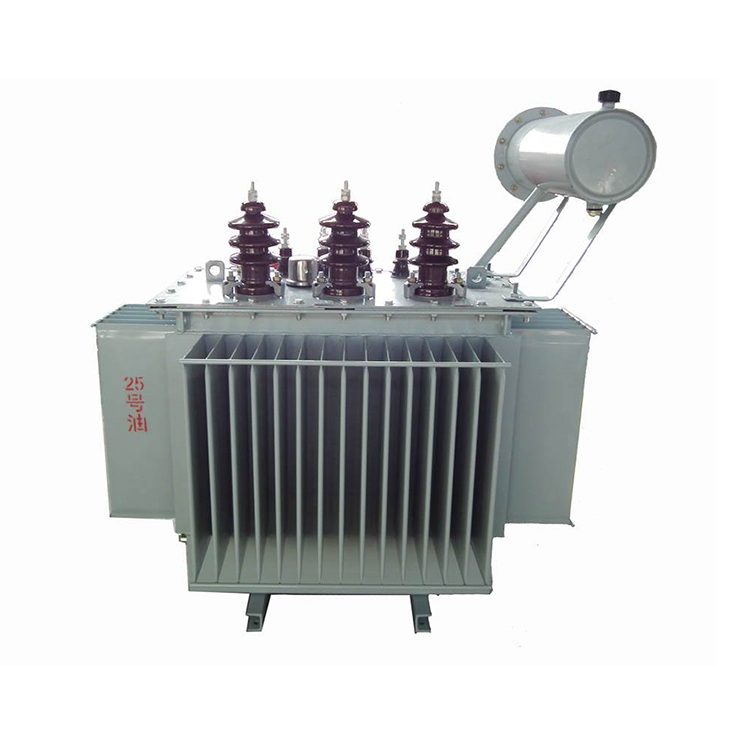

तेल भरिएको
|
![]()
तेल खाली गरियो
|
![]()
अनाकार मिश्र धातु
|
![]()
रोल्ड आयरन कोर
|
घुमाउरो कार्यशाला |
कुण्डली सुकाउने क्षेत्र |
तेल भर्ने क्षेत्र |
समाप्त उत्पादन क्षेत्र |
ट्रान्सफर्मर ओभन |
कास्टिङ उपकरण |
पन्नी घुमाउने मेसिन |
काठको बाकस |
इस्पात संरचना |
1. पावर ट्रान्सफर्मरहरू सञ्चालनको क्रममा प्रायः समस्याहरू सामना गर्छन्, जस्तै तेल चुहावट, तेलको स्तर अस्थिरता, असामान्य तापक्रम, असामान्य आवाजहरू, र शीतलन प्रणालीमा विसंगतिहरू। कारणहरू पहिचान गर्ने प्रयास गर्नुहोस्, तिनीहरूलाई सुधार गर्नुहोस्, र उचित अभिलेखहरू राख्नुहोस्।
2. जब पावर ट्रान्सफर्मरमा लोड स्वीकार्य सामान्य ओभरलोड मूल्य भन्दा बढी हुन्छ, सुरक्षा घटनाहरू रोक्न आवश्यक रूपमा ट्रान्सफर्मरको लोड घटाउनुहोस्।
3. निम्न अवस्थाहरू भएमा, मर्मतका लागि ट्रान्सफर्मरको बिजुली आपूर्ति तुरुन्तै विच्छेद गर्नुहोस्: ट्रान्सफर्मर भित्रबाट ठूलो आवाज, डिस्चार्जको आवाज, असामान्य तताउने, तेल ट्याङ्की वा सेफ्टी भेन्टबाट इन्धन इन्जेक्सन, तेलको स्तर संकेत गरिएको सीमामा झर्नु। तेल गेज द्वारा, तेलको रंगमा द्रुत परिवर्तन, र इन्सुलेटरहरूमा गम्भीर क्षति।
4. जब पावर ट्रान्सफर्मरको तेलको तापक्रम उच्च भएको र तेलको स्तरमा उल्लेखनीय कमीसँग मेल खान्छ, तोकिएको प्रक्रियाहरू पछ्याएर यसलाई तुरुन्तै रिफिल गर्नुहोस्। यदि महत्त्वपूर्ण तेल चुहावटले तेलको स्तरमा द्रुत गिरावट निम्त्याउँछ भने, केवल सिग्नलिङलाई असर गर्न ग्यास सुरक्षा परिवर्तन गर्नुहोस्, तेल चुहावट प्लग गर्न तत्काल उपायहरू लिनुहोस्, र ट्रान्सफर्मर रिफिल गर्नुहोस्। जब ट्रान्सफर्मरको तेल स्तर बिस्तारै तापक्रम वृद्धिको कारण बढ्दै जान्छ, र यदि उच्चतम तापक्रममा तेलको स्तर तेल स्तर सूचक भन्दा बढी हुन सक्छ, ओभरफ्लोबाट बच्न तेलको स्तरलाई उपयुक्त स्तरमा घटाउनुहोस्।
5. ड्राई-टाइप ट्रान्सफर्मरहरूको नियमित मर्मतका लागि, यदि पावर विच्छेदन गर्न सकिन्छ भने, ढीलो फास्टनरहरू जाँच गर्नुहोस्, र कुनै पनि धुलो मेटाउनुहोस्। मध्यम र ठूला ट्रान्सफर्मरहरूको मुख्य मर्मतमा मुख्य रूपमा उच्च र कम भोल्टेज ग्राउन्ड प्रतिरोध जस्ता इन्सुलेशन प्रतिरोध मापन समावेश छ।
