कन्सो इलेक्ट्रिकल साइंस एण्ड टेक्नोलोजी कं, लिमिटेड पोल माउन्टेड ट्रान्सफर्मर र प्याड माउन्ट ट्रान्सफर्मर युइकिंग शहरको केन्द्रीय उद्योग पार्कमा उत्पादन गर्ने निर्माण हो। कारखानाले 100 kva सिंगल फेज पोल माउन्टेड ट्रान्सफर्मर उत्पादन गर्न IEC 60076 मापदण्डलाई इमान्दारीपूर्वक पालन गर्दछ। बजारको माग पूरा गर्न कन्सो इलेक्ट्रिकलले 100 केभी सिंगल फेज पोल माउन्टेड ट्रान्सफर्मर ठूलो मात्रामा र लागत नियन्त्रणमा बनाउने उत्पादन प्रविधि र प्रक्रिया विकास गरेको छ। कम्पनीले ३० दिनमा १०० केभी सिंगल फेज पोल माउन्टेड ट्रान्सफर्मरका ३५० भन्दा बढी टुक्रा उत्पादन गर्न सक्नेछ । कन्सो इलेक्ट्रिकलसँग कुनै पनि कुनाबाट आवश्यकताहरू पूरा गर्ने आत्मविश्वास छ।
ट्रान्सफर्मरको आधार जमिनबाट २.५ मिटरभन्दा कम हुनु हुँदैन र सबै धातुका कम्पोनेन्टहरू ग्राउन्ड गरिनुपर्छ।
जमिन माथि खुला प्रवाहकीय भागहरूको उचाइ कम्तिमा 3.5 मिटर हुनुपर्छ।
ट्रान्सफर्मरको आधारलाई प्लेटफर्ममा सुरक्षित रूपमा टाँसिएको हुनुपर्छ, र माथिल्लो भाग फिटिङ्स प्रयोग गरेर पोलमा बाँधिएको हुनुपर्छ।
ट्रान्सफर्मरको माथिल्लो र तल्लो दुवै लिडहरू बहु-स्ट्र्यान्ड इन्सुलेटेड तारबाट बनेको हुनुपर्छ। हाई-भोल्टेज ड्रपआउट फ्यूज जमिनबाट ४ मिटरभन्दा कम उचाइमा हुनुपर्दछ, र उच्च भोल्टेज फ्यूजको केन्द्रीय चरणहरू र किनाराहरू बीचको दूरी ०.५ मिटर भन्दा कम हुनु हुँदैन। उच्च-भोल्टेज फ्यूज पोर्सिलेनको केन्द्र रेखा र ठाडो रेखा बीचको कोण 250-300 डिग्री हुनुपर्छ।
"आरोहण छैन, उच्च भोल्टेज खतरा!" चेतावनी चिन्ह झुण्ड्याउनु पर्छ।
मूल्याङ्कन क्षमता: | 100 kVA; |
मोड: | D11-M-100 वा निर्भर गर्दछ; |
प्राथमिक भोल्टेज: | 6350V, 7620V, 11547V, 17321V, 30000V, 33000V; |
माध्यमिक भोल्टेज: | 120V, 230V, 460V, वा निर्भर गर्दछ; |
चिसो विधि: | ONAN; |
लोडिङ हानि छैन: | 210 W±10%; |
लोड हानि: | 850 W±10%; |
चरण संख्या: | एकल चरण; |
तापक्रम वृद्धि: | 60K/65K वा निर्भर गर्दछ; |
घुमाउरो सामग्री: | 100% तामा। |

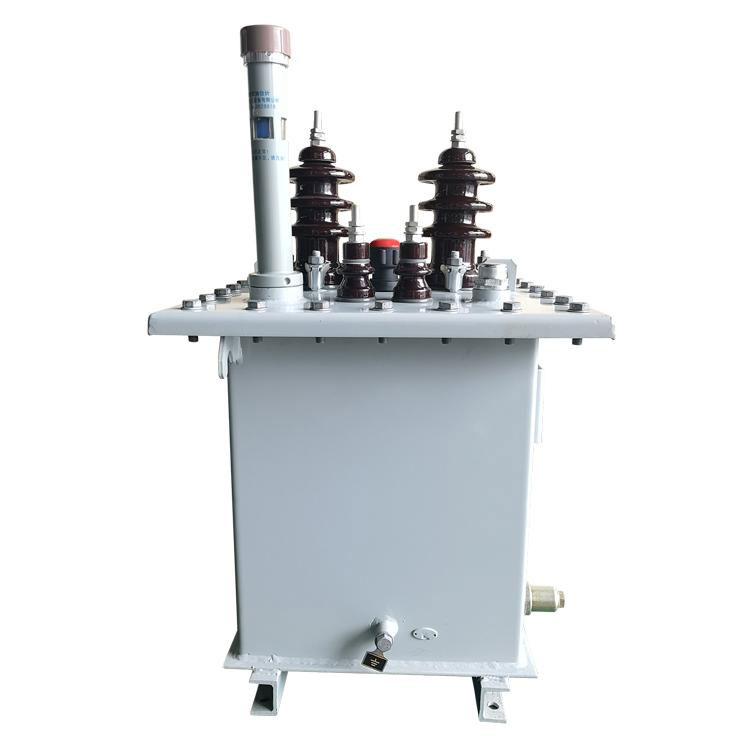

अगाडि माउन्ट गरिएको
|

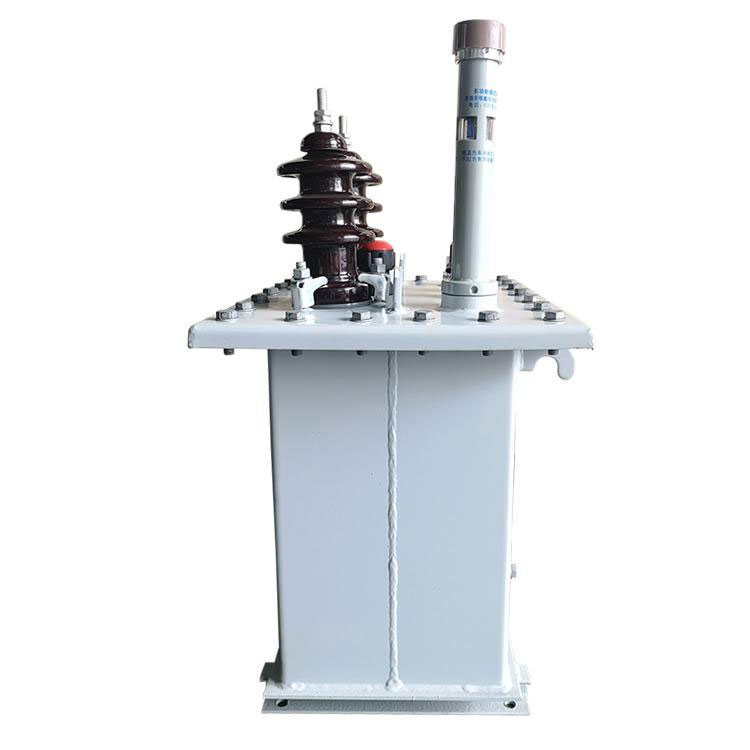

साइड माउन्ट गरिएको
|
एकल चरण ट्रान्सफर्मर
|
एकल पोल माउन्ट गरिएको
|
घुमाउरो कार्यशाला |
कुण्डल सुकाउने क्षेत्र |
तेल भर्ने क्षेत्र |
समाप्त उत्पादन क्षेत्र |
ट्रान्सफर्मर ओवन |
कास्टिङ उपकरण |
पन्नी घुमाउने मेसिन |
काठको बाकस |
इस्पात संरचना |
